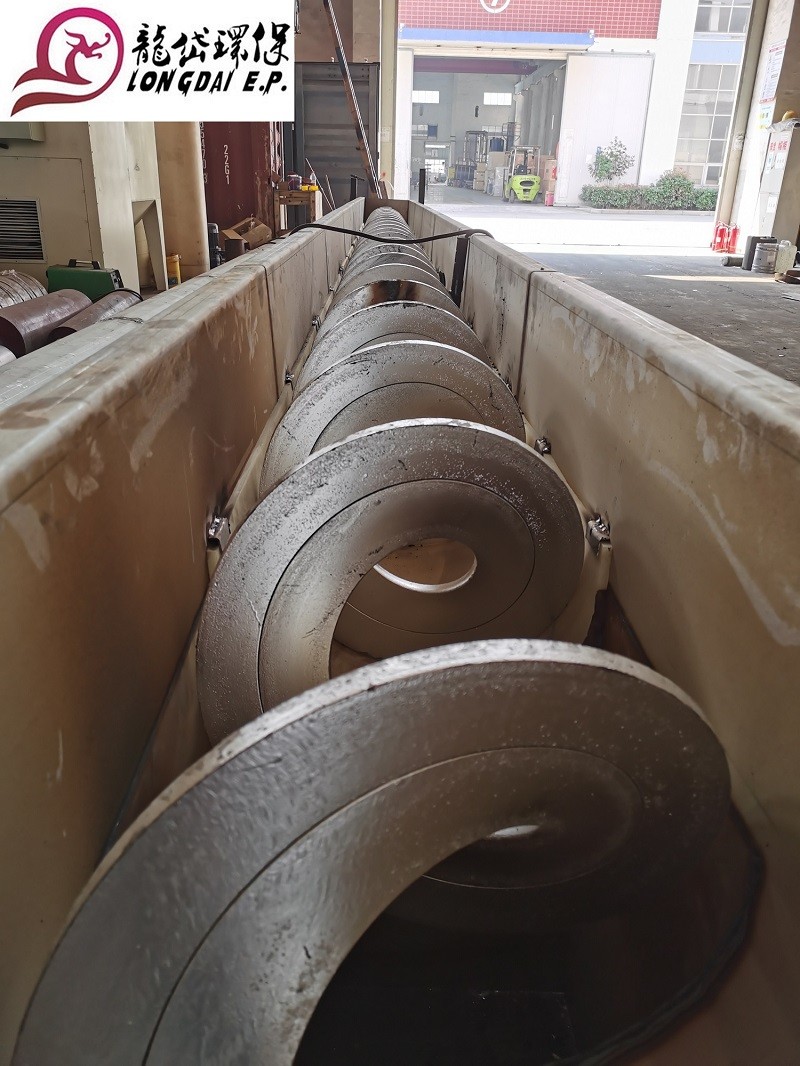

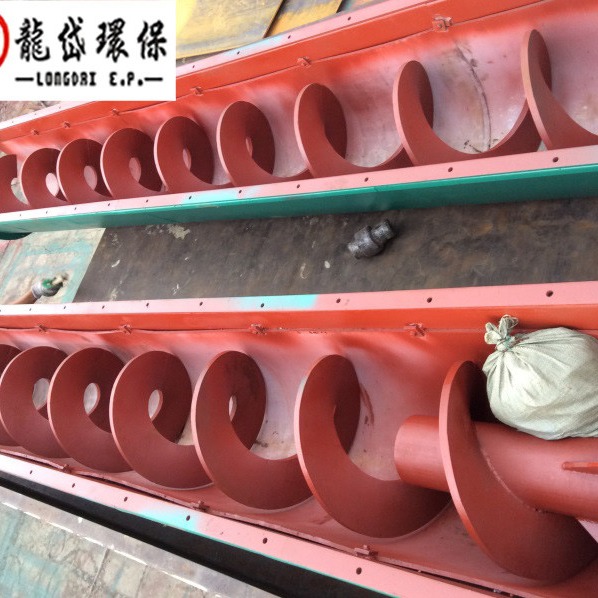

Konveyor Sekrup Tanpa Poros Horisontal Fleksibel Perawatan Mudah Sekrup Berputar Kerja yang Andal
Aplikasi
Screw conveyor adalah jenis mesin yang menggunakan motor untuk menggerakkan rotasi spiral dan mendorong material untuk mencapai tujuan pengangkutan.Ini dapat diangkut secara horizontal, miring atau vertikal, dan memiliki keunggulan struktur sederhana, luas penampang kecil, penyegelan yang baik, pengoperasian yang mudah, perawatan yang mudah, dan transportasi tertutup yang nyaman.Konveyor sekrup dibagi menjadi dua jenis, konveyor sekrup poros dan konveyor sekrup tanpa poros dalam bentuk konveyor, dan konveyor sekrup berbentuk U dan konveyor sekrup tubular dalam penampilan.Konveyor sekrup poros cocok untuk bahan serbuk kering yang tidak kental dan bahan partikel kecil (misalnya: semen, abu terbang, kapur, biji-bijian, dll.) sedangkan konveyor sekrup tanpa poros cocok untuk konveyor dengan bahan kental dan mudah angin.(Misalnya: lumpur, biomassa, sampah, dll.) Prinsip kerja dari screw conveyor adalah bahwa pisau screw yang berputar mendorong material yang akan diangkut oleh screw conveyor.Gaya yang mencegah material berputar dengan bilah konveyor sekrup adalah berat material itu sendiri.Ketahanan gesekan dari casing konveyor sekrup ke material.Bilah spiral dilas pada poros putar konveyor sekrup, permukaan bilah memiliki permukaan padat, permukaan sabuk, permukaan bilah dan jenis lainnya sesuai dengan bahan berbeda yang akan diangkut.Poros sekrup dari konveyor sekrup memiliki bantalan dorong di ujung arah gerakan material untuk memberikan gaya reaksi aksial sekrup dengan material.Ketika panjang mesin panjang, bantalan suspensi perantara harus ditambahkan.
Parameter
| Parameter | spiral Diameter nominal (mm) diameter spiral (mm) |
Tipe | LS-200W | LS-250W | LS-300W | LS-350W | LS-400W |
| 200 | 250 | 300 | 350 | 400 | |||
| 185 | 235 | 285 | 320 | 385 | |||
| Kapasitas | sudut pemasangan | 0 ° | 1.5 | 3.6 | 6 | 8.4 | 11.7 |
| 5° | 1.35 | 3.24 | 5.4 | 7.56 | 10.53 | ||
| 15° | 1.05 | 2.52 | 4.2 | 5.88 | 8.19 | ||
| 25 ° | 0.9 | 2.16 | 3.6 | 5.04 | 7.02 | ||
| Kecepatan spiral n (r / mnt) | 12 sampai 16 | ||||||
| Motor N(KW) | 0,75-5,5 (menurut L dan sudut) | ||||||
| ukuran instalasi (mm) | SEBUAH | 0+40 | |||||
| B | 0 + 110 | ||||||
| Dua | Mencocokkan dengan peralatan yang sesuai | ||||||
| L | Sesuai dengan kebutuhan pengguna | ||||||
| Li | Mencocokkan dengan peralatan yang sesuai | ||||||
| l_2 | (L-1000)/2-(L-71000)/3 | ||||||
| L3 | 250 | 250 | 300 | 350 | 400 | ||
| H | Mencocokkan dengan peralatan yang sesuai | ||||||
| Hai | 140 | 165 | 188 | 210 | 240 | ||
| H2 | H-150 | ||||||
| H3 | Mencocokkan dengan peralatan yang sesuai | ||||||
Fitur dan aplikasi
konveyor sekrup memiliki fitur berikut:
1) Strukturnya relatif sederhana dan biayanya rendah.
2) Pekerjaan yang andal, perawatan dan manajemen yang mudah.
3) Ukuran kompak, ukuran bagian kecil, dan ruang lantai kecil.Mudah untuk masuk dan keluar dari palka dan gerbong selama operasi bongkar muat di pelabuhan.
4) Transportasi tertutup dapat diwujudkan, yang kondusif untuk pengangkutan bahan terbang, panas dan berbau kuat, yang dapat mengurangi pencemaran lingkungan dan meningkatkan kondisi kerja pekerja pelabuhan.
5) Mudah untuk memuat dan membongkar.Konveyor sekrup horizontal dapat dimuat dan dibongkar pada titik mana pun di jalur pengangkutan;konveyor sekrup vertikal dapat dilengkapi dengan perangkat reklamasi tipe sekrup yang relatif memiliki kinerja reklamasi yang sangat baik.
6) Dapat menyampaikan secara terbalik, dan juga dapat membuat konveyor menyampaikan bahan dalam dua arah pada saat yang sama, yaitu menuju pusat atau menjauh dari pusat.
7) Konsumsi energi unit relatif besar.
8) Bahannya mudah dihancurkan dan aus selama proses pengangkutan, dan bilah spiral serta baknya juga aus dengan serius.
Fitur struktural
(1) Bilah spiral dari konveyor sekrup memiliki tiga jenis: tipe permukaan spiral padat, tipe permukaan spiral sabuk, dan tipe permukaan spiral bilah.Permukaan spiral padat disebut metode manufaktur s.Pitch spiral tipe GX adalah 0,8 kali diameter bilah.Konveyor sekrup tipe LS cocok untuk membawa bubuk dan material granular.Permukaan spiral sabuk juga disebut metode manufaktur D, dan pitch spiralnya sama dengan diameter bilah spiral, yang cocok untuk membawa bubuk dan material kecil.Permukaan spiral tipe blade lebih jarang digunakan, dan terutama digunakan untuk membawa material dengan viskositas tinggi dan kompresibel.Selama proses pengangkutan, pengadukan dan pencampuran selesai pada waktu yang bersamaan.Pitch spiral sekitar 1,2 kali diameter bilah spiral.
(2) Bilah sekrup konveyor sekrup memiliki dua arah rotasi, tangan kiri dan tangan kanan.
(3) Jenis konveyor sekrup termasuk konveyor sekrup tetap horizontal dan konveyor sekrup vertikal.Konveyor sekrup tetap horizontal adalah jenis yang paling umum digunakan.Konveyor sekrup vertikal digunakan untuk mengangkat material dalam jarak dekat.Ketinggian pengangkutan umumnya tidak lebih dari 8m.Pisau sekrup adalah jenis permukaan padat.Itu harus memiliki pengumpanan sekrup horizontal untuk memastikan tekanan pengumpanan yang diperlukan.
(4) Pada ujung outlet material konveyor sekrup LS dan GX, 1/2 hingga 1 putaran sekrup terbalik harus dipasang untuk mencegah ujungnya terhalang oleh bubuk.
(5) Konveyor sekrup terdiri dari tiga bagian: badan sekrup, saluran masuk dan keluar, dan perangkat penggerak.
Tubuh mesin sekrup terdiri dari bantalan kepala, bantalan ekor, bantalan suspensi, sekrup, casing, pelat penutup dan alas.
Perangkat penggerak terdiri dari motor, peredam, kopling, dan alas.
