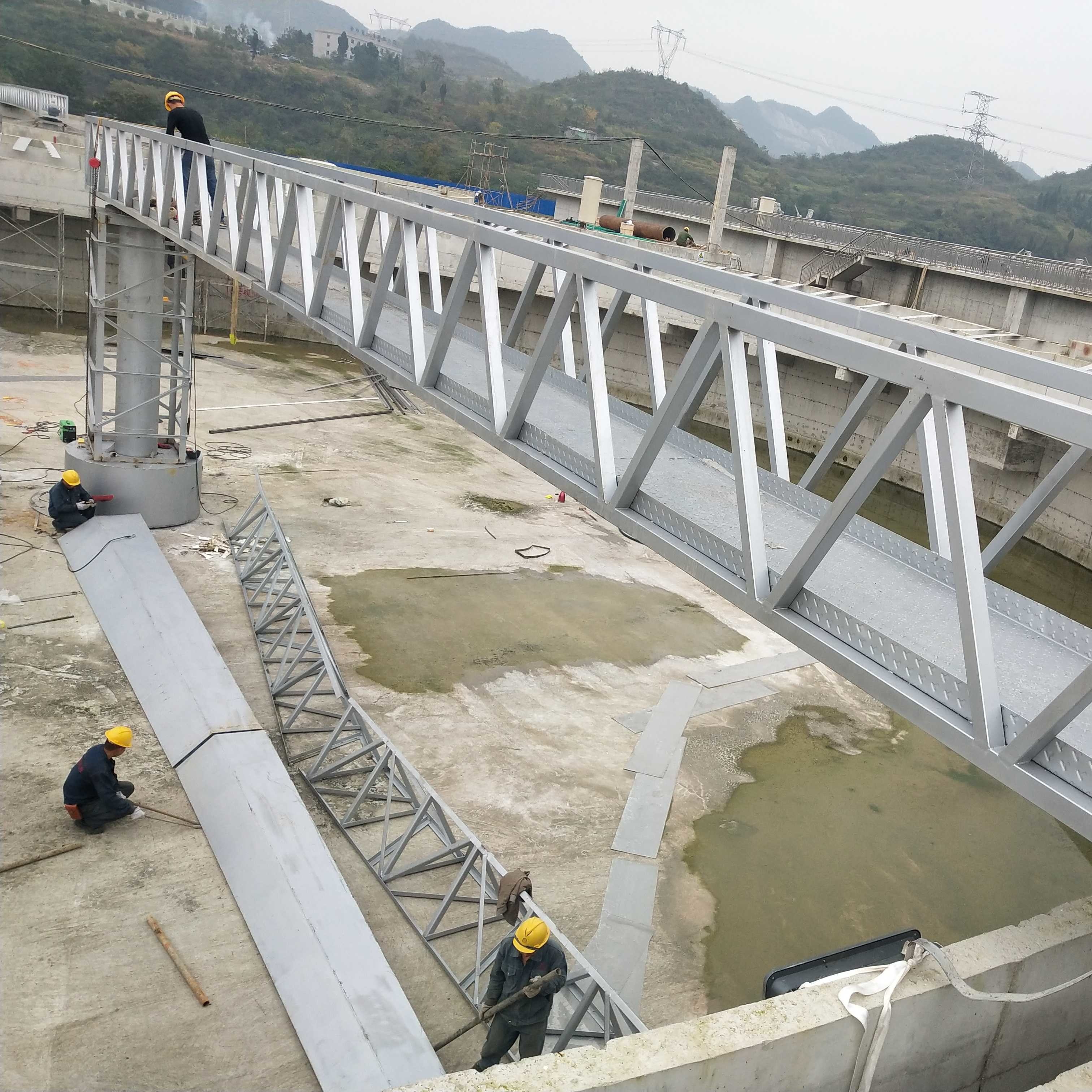

Sludge Scraper System Hisap Dan Debit Tangki Sedimentasi Sekunder Tipe Setengah Jembatan
Perhatian:
Semua jenis peralatan dapat disesuaikan sesuai kebutuhan Anda.Jangan ragu untuk memberi tahu parameter, diagram alir, atau permintaan lainnya.Balasan Cepat akan dikirimkan dalam 12 jam melalui email atau obrolan online.
Struktur dan Prinsip Kerja
Peralatan mengadopsi transmisi pusat dan tipe bingkai vertikal.Limbah masuk ke tangki distribusi air di sekitarnya dan mengalir secara merata ke kolam melalui lubang distribusi air di bagian bawah tangki.Di bawah aksi rok penahan air perifer, air mengalir dari dasar kolam ke tengah, dan lumpur tergantung pada beratnya sendiri.Lumpur diendapkan di dasar kolam untuk membentuk pemisahan lumpur-air.Perangkat penggerak menggerakkan bingkai vertikal pusat untuk berputar, dan menggerakkan lengan pengikis dan pipa hisap untuk berputar.Di bawah aksi tekanan hidrostatik, lumpur secara merata memasuki port hisap yang diatur pada pipa hisap, dan kemudian melewati pelepasan pusat.Pipa lumpur dibuang keluar dari kolam melalui katup lengan dari sumur pembuangan lumpur.Jumlah lumpur yang dibuang dapat dikontrol dengan tingkat pengangkatan katup selongsong.Buih di permukaan air disaring ke tepi kolam dengan alat skimmer terak, dan kemudian dikikis ke saluran pembuangan dengan pengikis penggaruk dan dibuang keluar dari kolam;sedangkan supernatan dibuang ke water outlet trough melalui triangular water outlet weir plate.
Parameter
|
Parameter / model Lebar kolamΦ(m) |
ZBGX-16 | ZBGX-20 | ZBGX-25 | ZBGX-30 | ZBGX-35 | ZBGX-40 | ZBGX-45 | ZBGX-50 | ZBGX-55 | |
| 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | ||
| Kedalaman kolam dalam H(m) | 3.5～4.5(Sesuai dengan kebutuhan pengguna) | |||||||||
| Kedalaman air sisi kolam H2(m) | 3.0～4.0(Sesuai dengan kebutuhan pengguna) | |||||||||
| Di sekitar garis kecepatan V(m／min) | 1,8~2,2 | |||||||||
| Dimensi roda berjalan (mm) | 400x120 | 420x150 | ||||||||
| Daya motor N (KW) | 0.37 | 0,55 | 0,75 | |||||||
| Ukuran instalasi (mm) | 1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| 2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| 3 | 2600 | 3000 | 3800 | 4500 | 4500 | 4500 | 5000 | 6000 | 6000 | |
| 4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 009 | 760 | 760 | 760 | 760 | 760 | 760 | |
| B | Sesuai dengan kebutuhan pengguna | |||||||||
| H3 | Sesuai dengan kebutuhan pengguna | |||||||||
| L | Sesuai dengan kebutuhan pengguna | |||||||||
| Di sekitar tekanan roda P1 (KN) | 9.0 | 11.5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| Beban vertikal platform pusat P2 (KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| Beban pusat beban pusat P3 (KN) | 9.5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
Aplikasi
Mesin pengisap pipa tunggal (ganda) tipe ZCX drive sentral cocok untuk tangki sedimentasi berukuran besar dan sedang dengan asupan air periferal, pembuangan air periferal, dan pembuangan lumpur pusat.Hal ini terutama digunakan untuk hisap dan pembuangan tangki sedimentasi sekunder dari pabrik pengolahan limbah perkotaan.
Fitur utama
1. Palung masuk dan keluar di sekitar tangki sedimentasi dirancang dengan bagian samping untuk memastikan distribusi dan aliran air yang seragam di sekitar tangki sedimentasi.
2. Perangkat penggerak mengadopsi kombinasi peredam roda gigi heliks dan peredam roda gigi cacing untuk memastikan torsi dan kecepatan keluaran, dan efek transmisi tinggi;peredam dilengkapi dengan perangkat perlindungan torsi yang berlebihan, yang aman dan andal dalam pengoperasian.
3. Jika 40m digunakan sedotan satu sisi, dan jika >40m digunakan sedotan dua sisi.
4. Pipa hisap lumpur menggunakan pipa berlubang horizontal untuk membuang lumpur, yang tidak mengganggu aliran kepadatan di dalam tangki dan memastikan stabilitas air.
5. hisap lumpur pada pipa hisap lumpur berbentuk kerucut dirancang secara unik dan mengadopsi pitch lubang variabel, dari dalam ke luar, dari kecil ke besar, untuk memastikan hisap lumpur seimbang di bagian bawah seluruh kolam, meningkatkan konsentrasi hisap lumpur, dan menghemat daya aliran balik lumpur.
6. Ada dua cara skimming: plate skimming dan tube skimming (yang pertama digunakan secara konvensional).
7. Peralatan mudah dioperasikan, dan pengoperasian peralatan dapat langsung dikontrol secara lokal/jarak jauh.
Parameter Utama dan Bagan Ukuran Instalasi
Garis Besar dan Bagan Instalasi
1. Jembatan kerja 2. Perangkat penggerak balok ujung 3. Pelat saluran keluar air 4. Hopper terak 5. Penggaruk pengikis 6. Pelat skimmer terak 7. Silinder penstabil 8. Penopang dan kolektor arus 9. Sistem pengikisan lumpur 10. Truss 11. Scum baffle 12. Sikat pembersih wastafel

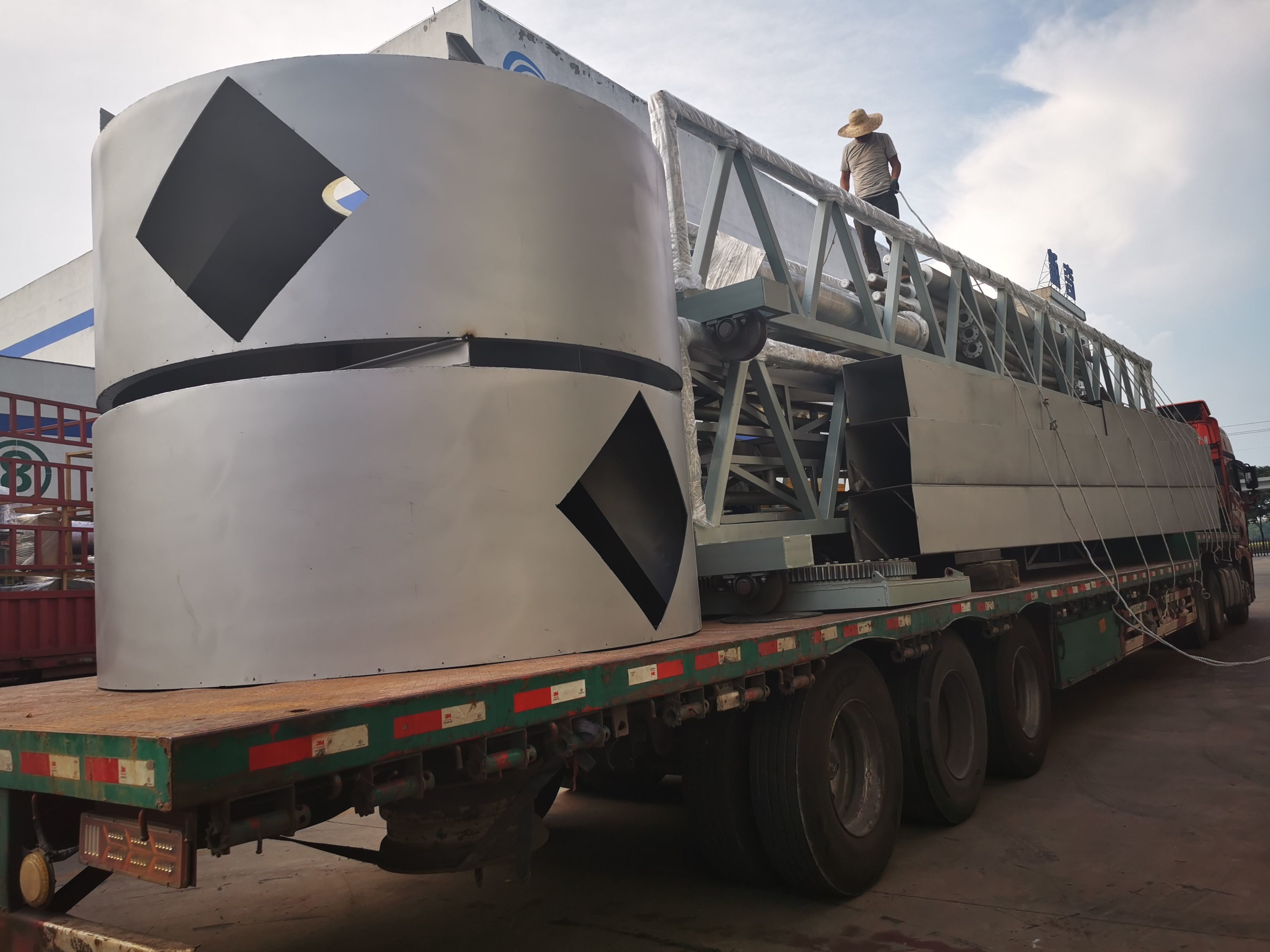

Pengepakan dan Pengiriman
1. Kemasan tahan air dengan standar ekspor internasional dengan wadah 20ft, 40ft, 40hp.Perlengkapan Perlengkapan, Motor Listrik dan Kabinet Daya akan dikemas dalam Kotak Kayu atau Kotak Besi.Peralatan lainnya akan dikemas dengan Kain Plastik Bergaris Warna.
2. Seluruh ukuran mesin pabrik besar seperti biasa, jadi kami akan menggunakan kain Tahan Air untuk mengemas semuanya.Motor, gear box atau bagian lain yang mudah rusak, kami akan memasukkannya ke dalam kotak.Kami memiliki departemen pengiriman profesional, mereka akan mencoba yang terbaik untuk menghemat jumlah kontainer Anda.
Mengapa Memilih Kami?
1. Longdai memiliki lebih dari 10 tahun pengalaman dalam pengolahan air limbah dan lumpur.
2. Kami memperkenalkan Jerman teknologi, sehingga produk kami adalah banyak lebih baik dari produsen Cina lainnya.
3. Kami hanya menggunakan suku cadang terbaik dari pemasok terbaik.
4. Kami memiliki pusat R&D kami sendiri dan sistem pembuatan lengkap.
Tentang kami
Terletak di Yixing, kota Provinsi Jiangsu yang maju dan indah, Cina, Longdai Co., Ltd adalah pemasok peralatan pemrosesan industri petrokimia yang berspesialisasi dalam pemrosesan lingkungan & mengintegrasikan penelitian dan pengembangan independen, desain, kontrak umum, manufaktur peralatan perlindungan lingkungan, dan relevan pasokan bahan.
Produk utama meliputi layar bar mekanis, perangkat flotasi udara, perangkat dosis, pengikis lumpur, menara pendingin, decanter, perangkat degreasing kimia, layar hidrolik, pemisah air pasir, filter, konveyor, pengental, filter biologis, air lunak, peralatan pengolahan limbah yang terkubur , dll.
