Konveyor sekrup lumpur baja karbon bubuk kering produsen peralatan konveyor spiral industri
Konveyor sekrup terdiri dari tiga bagian: badan mesin sekrup, saluran masuk dan keluar material, dan perangkat penggerak.
Badan mesin sekrup: terdiri dari bantalan kepala, bantalan ekor, bantalan suspensi, sekrup, casing, pelat penutup dan alas.
Perangkat penggerak: terdiri dari motor, peredam, kopling, dan alas.
Prinsip bekerja
Ketika poros spiral berputar, karena gravitasi material dan gesekan antara material dan dinding tangki, material hanya dapat didorong di sepanjang konveyor.
Bagian bawah alur bergerak maju.Pergerakan material pada bantalan tengah tergantung pada gaya dorong material yang bergerak maju di belakang.Untuk menjaga poros spiral dalam keadaan tegangan yang menguntungkan, perangkat penggerak dan port pelepasan umumnya ditempatkan di ujung konveyor yang sama, sedangkan port umpan ditempatkan di dekat ekor ujung lainnya sejauh mungkin.
Fitur Produk
1. Struktur sederhana dan biaya rendah.
2. Pekerjaan yang andal, perawatan dan manajemen yang sederhana.
3. Ukuran kompak, ukuran bagian kecil dan luas lantai kecil.
4. Dapat mewujudkan transportasi tertutup, yang kondusif untuk pengangkutan bahan yang mudah terbang, panas dan berbau kuat, mengurangi polusi terhadap lingkungan, dan meningkatkan kondisi kerja pekerja.
5. Bongkar muat yang nyaman.Konveyor sekrup horizontal dapat dimuat dan dibongkar pada titik mana pun pada jalur pengangkutannya.
Deskripsi Pisau Heliks
1. Ada tiga jenis bilah spiral konveyor sekrup: spiral padat, spiral sabuk, dan spiral bilah.Permukaan spiral padat disebut metode s, dan pitch spiral GX-nya adalah 0,8 kali diameter bilah.Konveyor sekrup tipe LS cocok untuk mengangkut bahan tepung dan butiran.Permukaan spiral tipe sabuk juga disebut metode D.Pitch spiralnya sama dengan diameter bilah spiral.Sangat cocok untuk membawa bubuk dan potongan-potongan kecil bahan.Permukaan spiral tipe blade jarang digunakan, dan terutama digunakan untuk mengangkut material dengan viskositas dan kompresibilitas tinggi.Dalam proses transportasi, pencampuran dan proses lainnya diselesaikan pada saat yang sama, dan pitch spiral sekitar 1,2 kali diameter bilah spiral.
2. Bilah spiral konveyor sekrup memiliki rotasi kiri dan kanan.
Deskripsi model
Jenis konveyor sekrup termasuk konveyor sekrup tetap horizontal dan konveyor sekrup vertikal.Konveyor sekrup tetap horizontal adalah jenis yang paling umum digunakan.Konveyor sekrup vertikal digunakan untuk mengangkat material dalam jarak dekat.Ketinggian pengangkutan umumnya tidak lebih dari 8m.Pisau spiral adalah tipe permukaan padat.Itu harus memiliki pengumpanan sekrup horizontal untuk memastikan tekanan pengumpanan yang diperlukan.
Parameter
| parameter | spiral Diameter nominal (mm) diameter spiral (mm) |
Jenis | LS-200W | LS-250W | LS-300W | LS-350W | LS-400W |
| 200 | 250 | 300 | 350 | 400 | |||
| 185 | 235 | 285 | 320 | 385 | |||
| Kapasitas | sudut pemasangan | 0 ° | 1.5 | 3.6 | 6 | 8.4 | 11.7 |
| 5° | 1.35 | 3.24 | 5.4 | 7.56 | 10.53 | ||
| 15° | 1.05 | 2.52 | 4.2 | 5.88 | 8.19 | ||
| 25 ° | 0.9 | 2.16 | 3.6 | 5.04 | 7.02 | ||
| Kecepatan spiral n (r / mnt) | 12 sampai 16 | ||||||
| Motor N(KW) | 0,75-5,5 (menurut L dan sudut) | ||||||
| ukuran instalasi (mm) | SEBUAH | 0+40 | |||||
| B | 0 + 110 | ||||||
| Dua | Mencocokkan dengan peralatan yang sesuai | ||||||
| L | Sesuai dengan kebutuhan pengguna | ||||||
| Li | Mencocokkan dengan peralatan yang sesuai | ||||||
| l_2 | (L-1000)/2-(L-71000)/3 | ||||||
| L3 | 250 | 250 | 300 | 350 | 400 | ||
| H | Mencocokkan dengan peralatan yang sesuai | ||||||
| Hai | 140 | 165 | 188 | 210 | 240 | ||
| H2 | H-150 | ||||||
| H3 | Mencocokkan dengan peralatan yang sesuai | ||||||

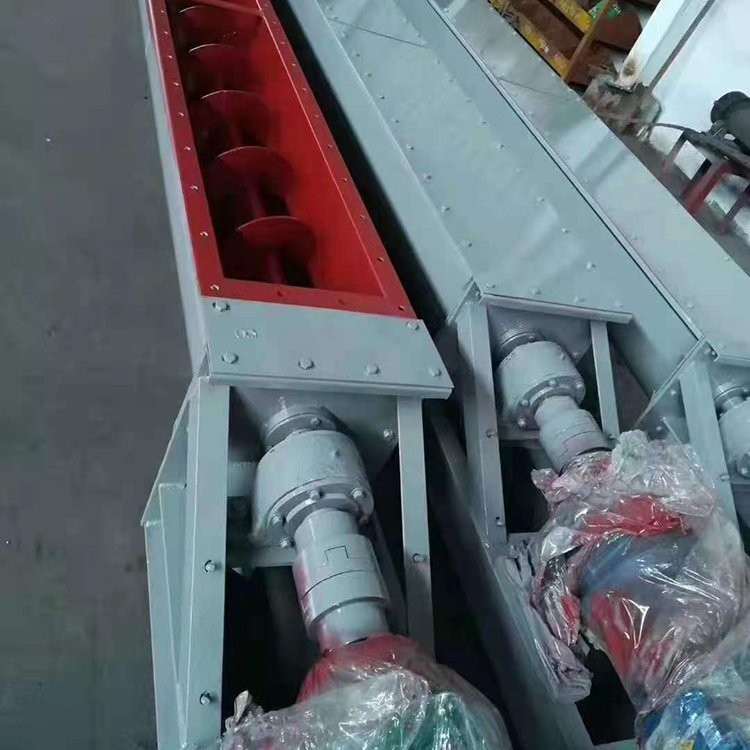

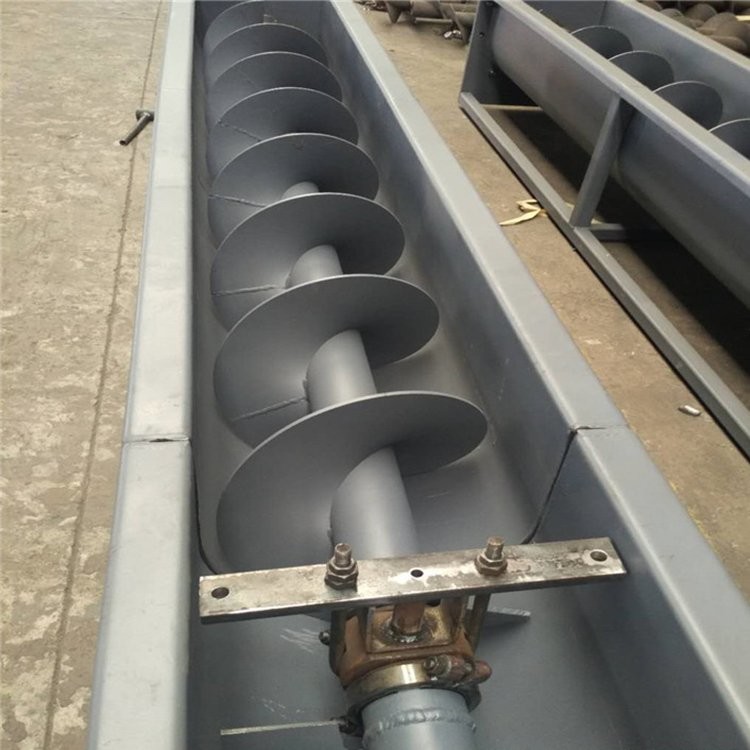

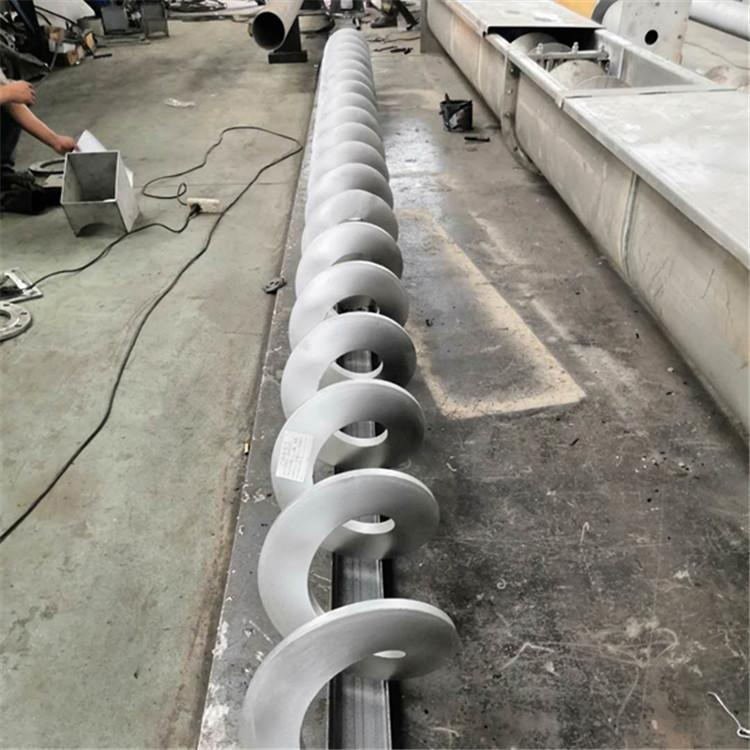

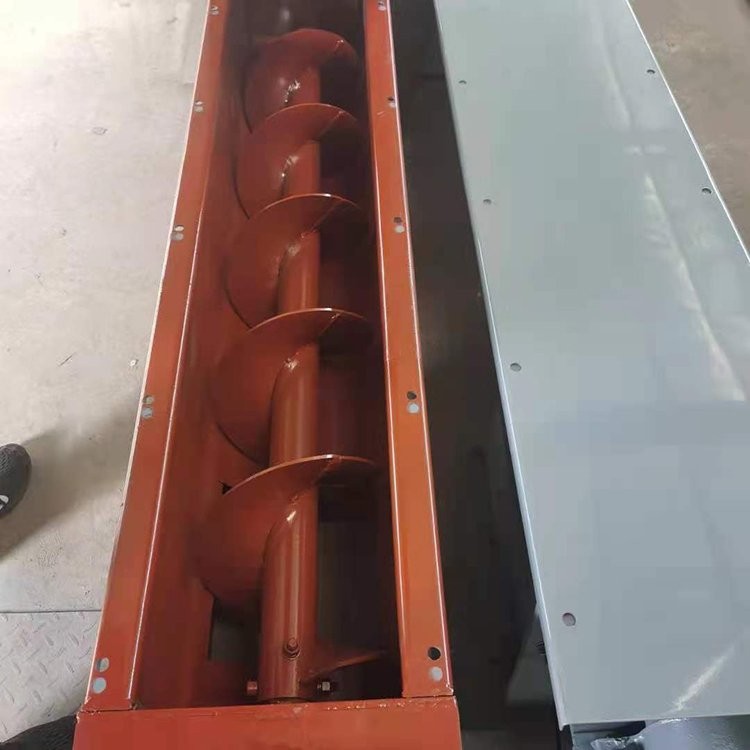

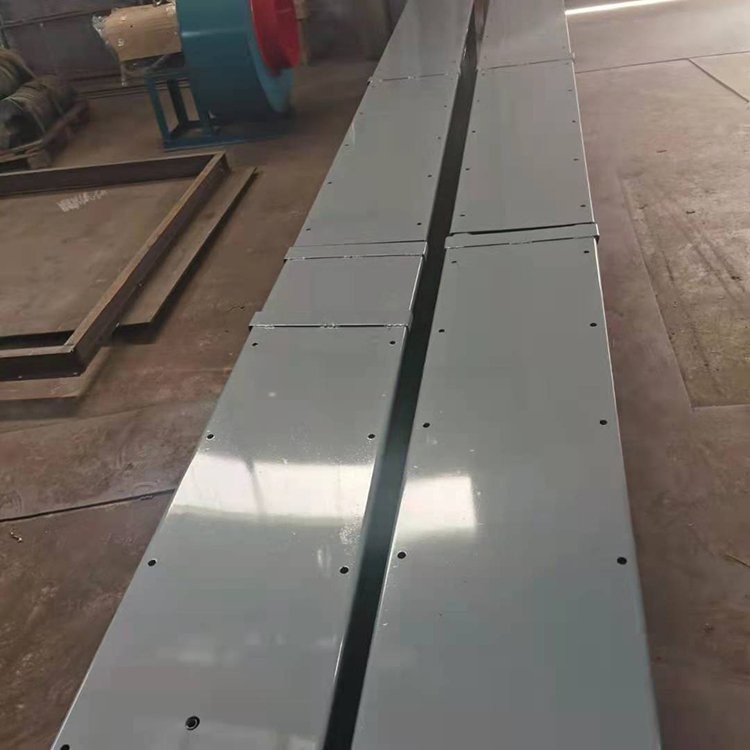

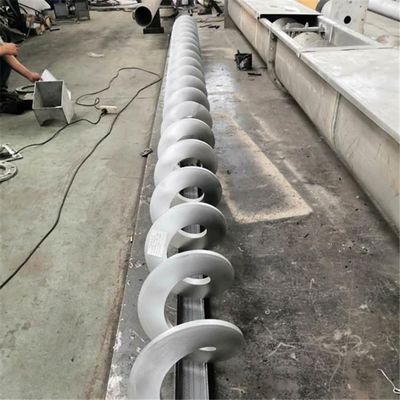

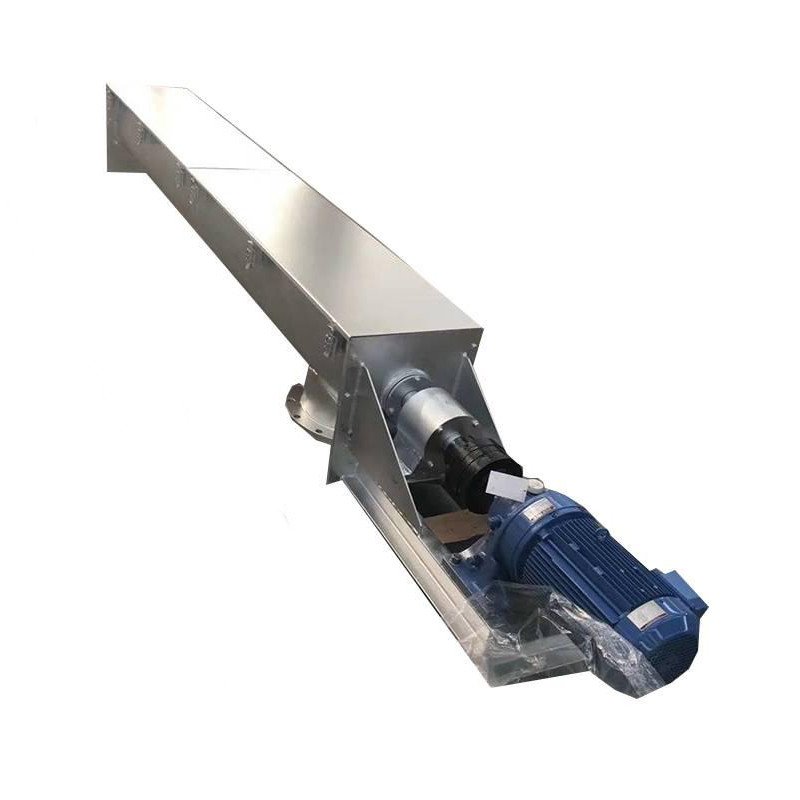

Gambar nyata
