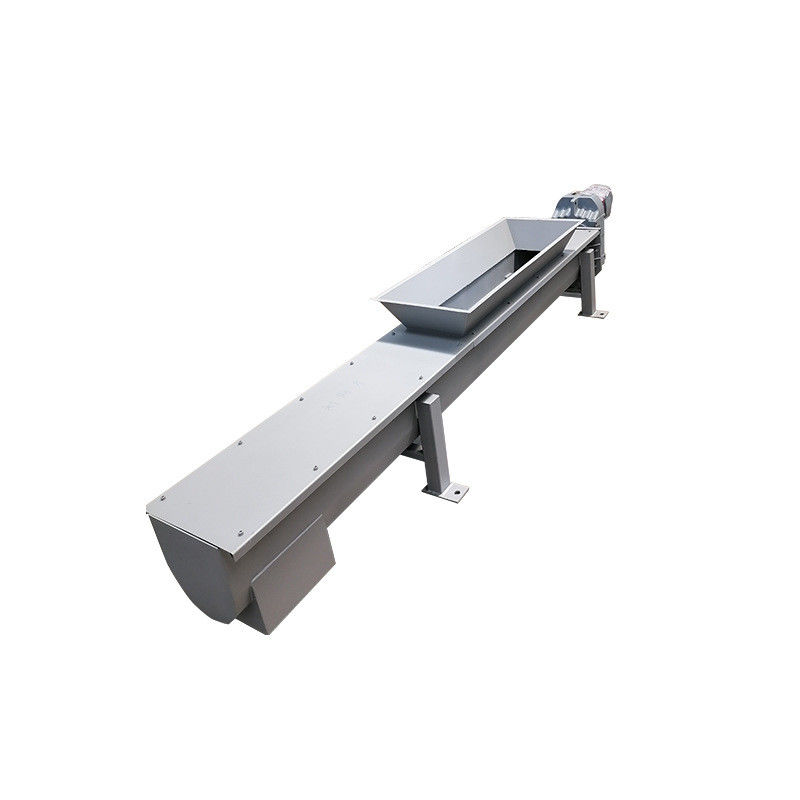

Produsen konveyor sekrup tipe-U, peralatan pengangkut pengumpan bijih semen lumpur cinder;
Konveyor sekrup terutama digunakan untuk pengangkutan bubuk, butiran dan bahan kecil secara horizontal atau miring, seperti batu bara, abu, terak, semen, biji-bijian dan bahan lainnya;Tidak cocok untuk mengangkut bahan yang mudah rusak, kental dan menggumpal, serta bahan yang tidak dapat pecah selama pengangkutan;Suhu lingkungan operasi konveyor sekrup adalah - 20~50 ;Suhu material kurang dari 200 ;Kemiringan konveyor 20 derajat;Panjang pengangkutan umumnya kurang dari 40m.
Klasifikasi pisau
Bilah spiral konveyor sekrup terutama memiliki tiga jenis: helikoid padat, helikoid sabuk, dan helikoid bilah.Metode S penimbangan permukaan spiral padat, cocok untuk mengangkut bahan tepung dan butiran;Permukaan spiral tipe sabuk disebut metode D, dan pitch spiralnya sama dengan diameter bilah spiral, yang cocok untuk mengangkut bahan tepung dan potongan kecil;Permukaan spiral pisau terutama digunakan untuk mengangkut bahan kental dan kompresibel.Proses pencampuran dan pencampuran selesai pada saat yang sama selama proses transportasi.Pitch spiral sekitar 1,2 kali diameter bilah spiral.
Komposisi produk
Bilah spiral konveyor sekrup memiliki rotasi kiri dan kanan.Konveyor sekrup terdiri dari tiga bagian: badan konveyor sekrup, saluran masuk dan keluar material, dan perangkat penggerak;Badan konveyor sekrup terdiri dari bantalan kepala, bantalan ekor, bantalan suspensi, inti spiral, casing, pelat penutup dan alas;Perangkat penggerak terdiri dari motor, peredam, kopling, dan alas.Diameter sekrup yang umum digunakan adalah 160mm, 200mm, 250mm, 315mm, 400mm, 500mm, 630mm, 800mm dan 1000mm.Konveyor sekrup dengan spesifikasi lain juga dapat disesuaikan.
Parameter
| parameter | spiral Diameter nominal (mm) diameter spiral (mm) |
Jenis | LS-200W | LS-250W | LS-300W | LS-350W | LS-400W |
| 200 | 250 | 300 | 350 | 400 | |||
| 185 | 235 | 285 | 320 | 385 | |||
| Kapasitas | sudut pemasangan | 0 ° | 1.5 | 3.6 | 6 | 8.4 | 11.7 |
| 5° | 1.35 | 3.24 | 5.4 | 7.56 | 10.53 | ||
| 15° | 1.05 | 2.52 | 4.2 | 5.88 | 8.19 | ||
| 25 ° | 0.9 | 2.16 | 3.6 | 5.04 | 7.02 | ||
| Kecepatan spiral n (r / mnt) | 12 sampai 16 | ||||||
| Motor N(KW) | 0,75-5,5 (menurut L dan sudut) | ||||||
| ukuran instalasi (mm) | SEBUAH | 0+40 | |||||
| B | 0 + 110 | ||||||
| Dua | Mencocokkan dengan peralatan yang sesuai | ||||||
| L | Sesuai dengan kebutuhan pengguna | ||||||
| Li | Mencocokkan dengan peralatan yang sesuai | ||||||
| l_2 | (L-1000)/2-(L-71000)/3 | ||||||
| L3 | 250 | 250 | 300 | 350 | 400 | ||
| H | Mencocokkan dengan peralatan yang sesuai | ||||||
| Hai | 140 | 165 | 188 | 210 | 240 | ||
| H2 | H-150 | ||||||
| H3 | Mencocokkan dengan peralatan yang sesuai | ||||||

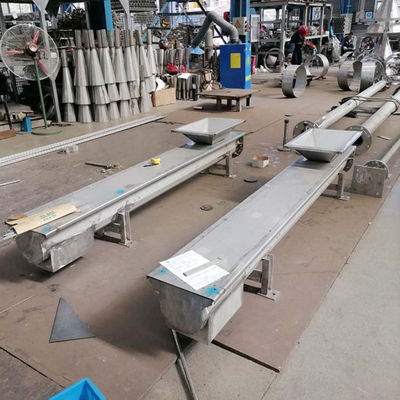

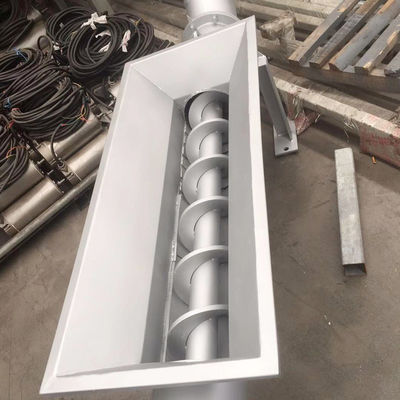

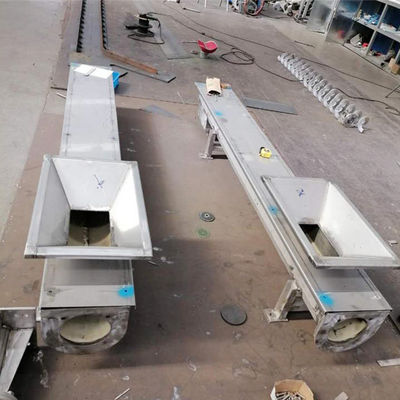

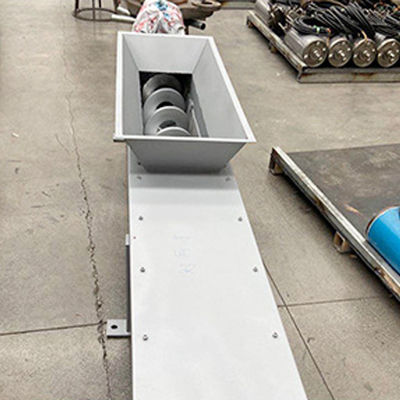

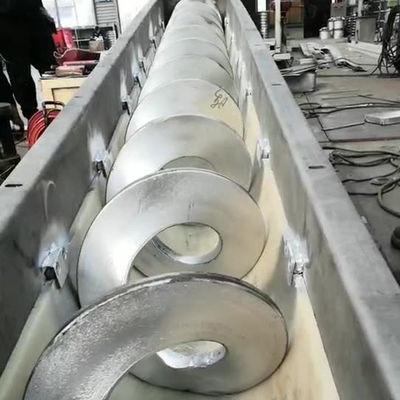

Gambar nyata
