Produsen konveyor sekrup tanpa poros lumpur baja karbon horisontal peralatan pengangkutan semen tambang batubara
Ini terutama terdiri dari helicoid, bearing, material trough, inlet dan outlet, perangkat penggerak, dll. Tubuh spiral yang kaku didukung pada material melalui bantalan di bagian kepala, ekor dan tengah untuk membentuk komponen berputar yang dapat mewujudkan transportasi bahan.Tubuh spiral beroperasi melalui perangkat penggerak yang dipasang di kepala, dan saluran masuk dan keluar material masing-masing diatur di sisi atas ekor palung material dan sisi bawah kepala.
Tindakan pencegahan pemasangan
1. Garis tengah palung material dan poros spiral harus dijaga dalam koaksialitas yang baik.
2. Sambungan antar bagian saluran harus rapat tanpa dislokasi.Gasket dapat ditambahkan di antara bagian dan di antara penutup kepala dan saluran untuk memastikan penyegelan saluran.Pada saat yang sama, kesalahan panjang saluran dapat disesuaikan.
3. Jarak bebas antara dinding bagian dalam bak material dan badan spiral harus sama.
4. Poros perangkat penggerak dan poros spiral harus disimpan dalam koaksialitas yang baik.Ketinggian drive dapat disesuaikan dengan bantuan shims.
5. Setelah pemasangan, badan spiral harus menjalani uji keseimbangan statis.
6. Bantalan suspensi perantara harus dengan andal dan benar menopang poros penghubung untuk menghindari deformasi radial poros spiral.Instalasi dapat dicapai dengan menyesuaikan shims antara bantalan bantalan.
7. Setelah pemasangan seluruh mesin, periksa apakah ada serba-serbi di dalam mesin dan apakah minyak pelumas cukup di setiap tempat pelumasan.
8. Selama uji coba tanpa beban, bantalan tidak boleh bocor oli, dan kenaikan suhu bantalan tidak boleh melebihi 20 .Selama uji beban, kenaikan suhu bantalan tidak boleh melebihi 30 .
Parameter
| parameter | spiral Diameter nominal (mm) diameter spiral (mm) |
Jenis | LS-200W | LS-250W | LS-300W | LS-350W | LS-400W |
| 200 | 250 | 300 | 350 | 400 | |||
| 185 | 235 | 285 | 320 | 385 | |||
| Kapasitas | sudut pemasangan | 0 ° | 1.5 | 3.6 | 6 | 8.4 | 11.7 |
| 5° | 1.35 | 3.24 | 5.4 | 7.56 | 10.53 | ||
| 15° | 1.05 | 2.52 | 4.2 | 5.88 | 8.19 | ||
| 25 ° | 0.9 | 2.16 | 3.6 | 5.04 | 7.02 | ||
| Kecepatan spiral n (r / mnt) | 12 sampai 16 | ||||||
| Motor N(KW) | 0,75-5,5 (menurut L dan sudut) | ||||||
| ukuran instalasi (mm) | SEBUAH | 0+40 | |||||
| B | 0 + 110 | ||||||
| Dua | Mencocokkan dengan peralatan yang sesuai | ||||||
| L | Sesuai dengan kebutuhan pengguna | ||||||
| Li | Mencocokkan dengan peralatan yang sesuai | ||||||
| l_2 | (L-1000)/2-(L-71000)/3 | ||||||
| L3 | 250 | 250 | 300 | 350 | 400 | ||
| H | Mencocokkan dengan peralatan yang sesuai | ||||||
| Hai | 140 | 165 | 188 | 210 | 240 | ||
| H2 | H-150 | ||||||
| H3 | Mencocokkan dengan peralatan yang sesuai | ||||||

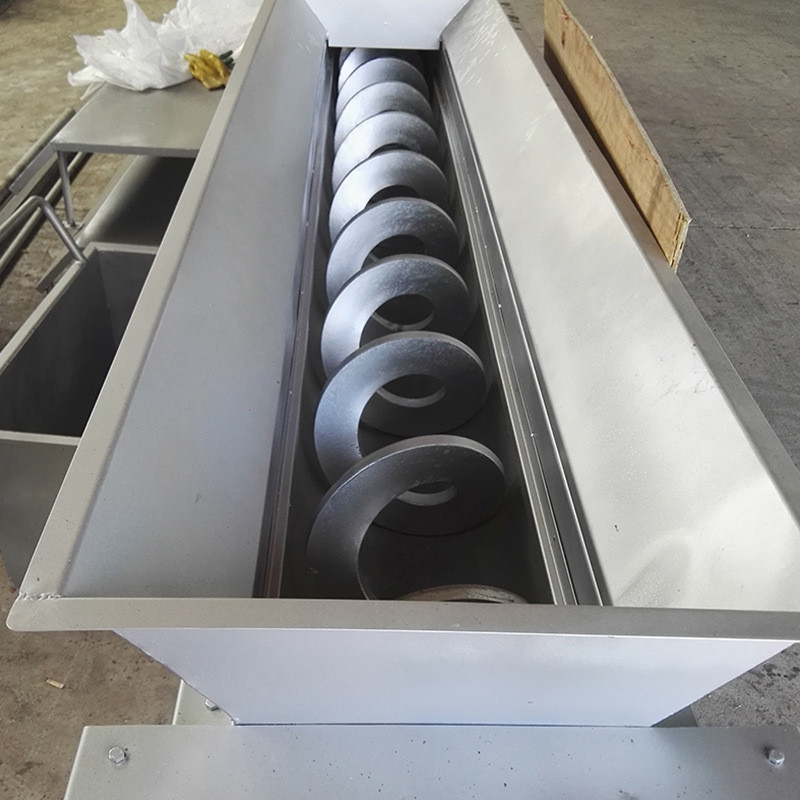

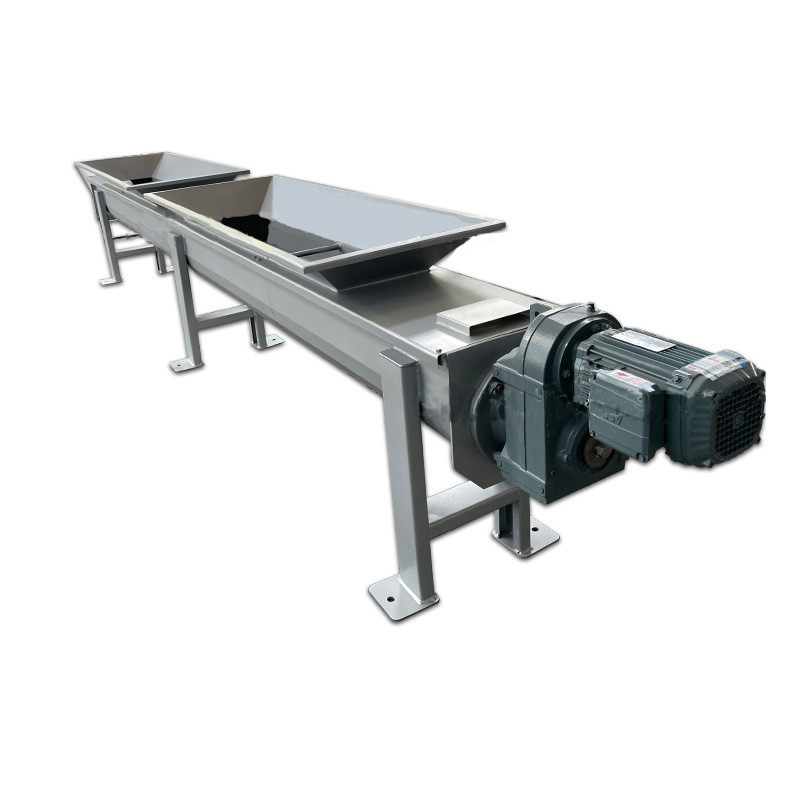

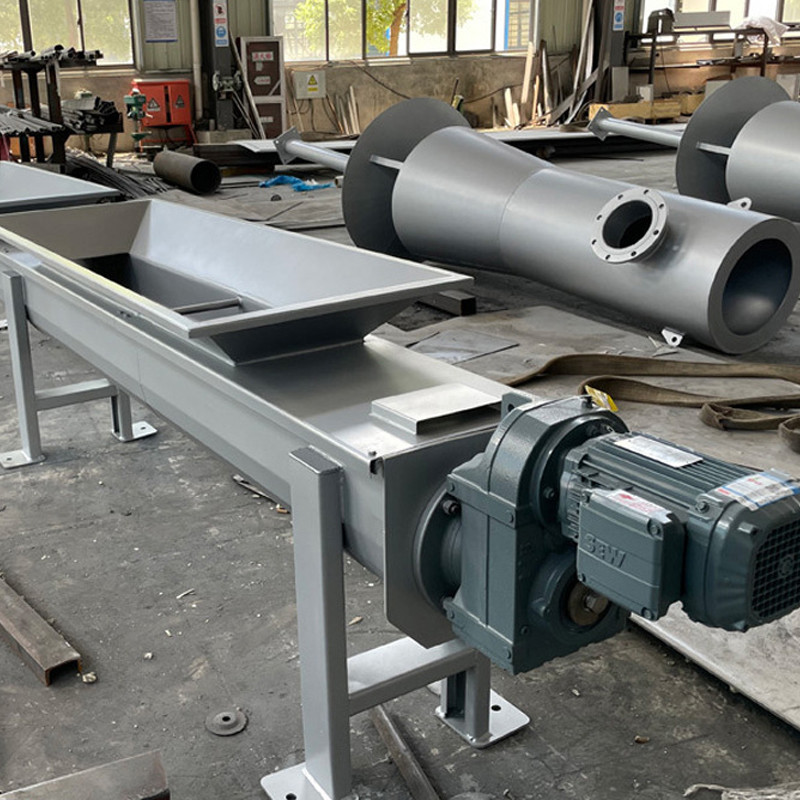

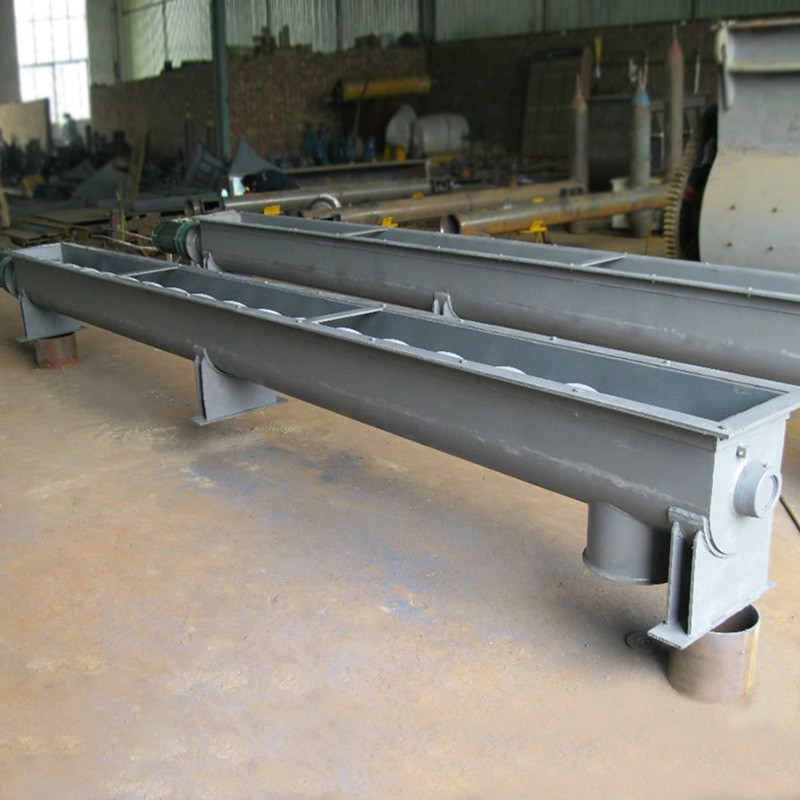

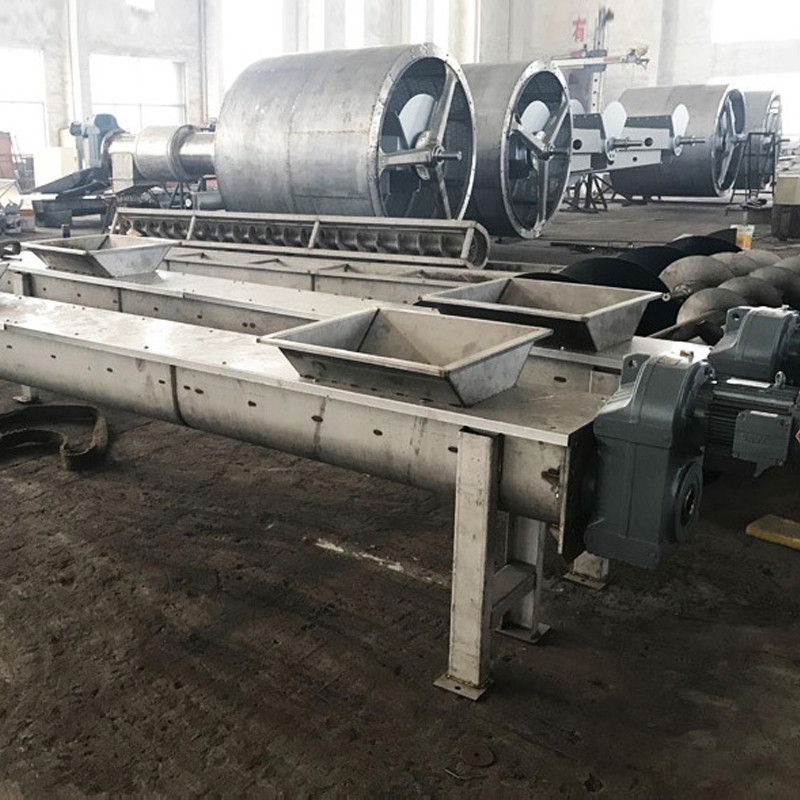

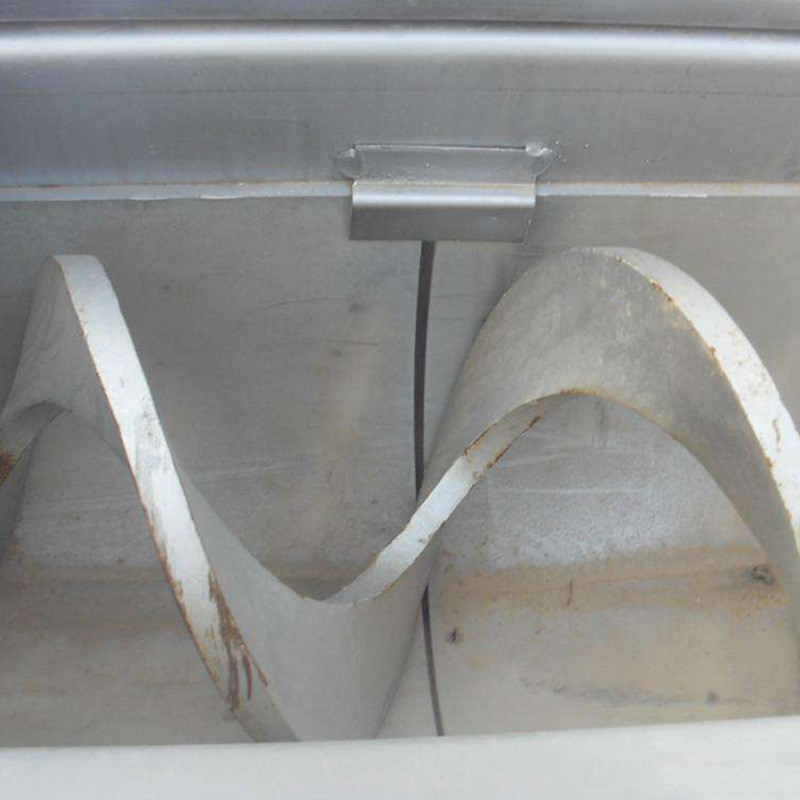

Gambar nyata
