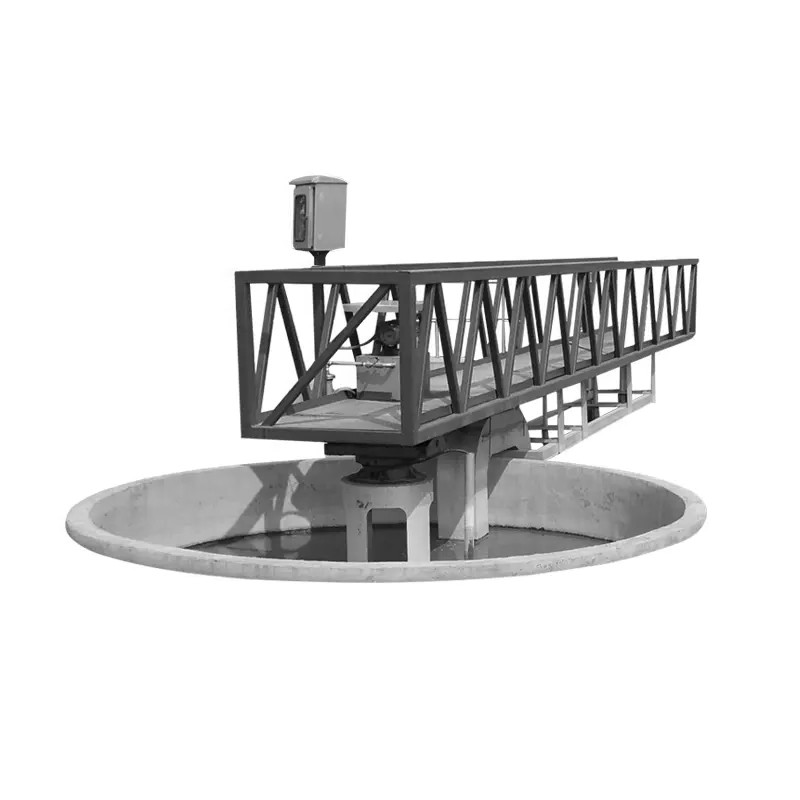

304 stainless steel bridge style sludge scraper machine air flotation tank mud scraper Manufacturer
Mesin penyedot lumpur penggerak periferal terutama terdiri dari jembatan kerja (termasuk jalan setapak dan eskalator), perangkat penggerak, tangki pengumpul lumpur, perangkat penyedot lumpur, pemompaan vakum dan sistem kerusakan siphon, mekanisme pemasangan putar, rakitan pengikis, mekanisme skimming, rakitan ember terak , sikat pembersih bendung, kabinet kontrol, semua pengencang penghubung, suku cadang, dll.
Prinsip bekerja
Pengikis lumpur periferal dan mesin pengisap mengikis dan mengumpulkan lumpur ke tangki pengumpul lumpur pusat oleh pengikis melalui penggerak perlambatan dan transmisi komponen suspensi, dan membuang lumpur keluar dari tangki dengan tekanan hidrostatik atau pompa.Saluran masuk air tengah dan pembuangan lumpur diadopsi, dan drainase di sekitarnya diadopsi untuk memastikan aliran air yang seragam.Pelepasan lumpur hisap sendiri dengan perbedaan tingkat cairan diadopsi, dan perangkat pengikis dan pengosongan buih dan perangkat perlindungan yang berlebihan disediakan.
Fitur Produk
1. Jembatan kerja mengadopsi struktur truss, yang sederhana, stabil dan tahan lama.
2. Perawatannya sederhana dan nyaman, dan biaya pengoperasiannya rendah.
3. Ada banyak opsi untuk peredam transmisi: dipasang di poros, struktur sederhana dan kompak, perawatan mudah;Peredam roda pin cycloidal murah dan memiliki efisiensi transmisi yang tinggi.
4. Sesuai dengan kebutuhan pengguna, permukaan roda berjalan dapat dibuat dari roda karet rekayasa (konfigurasi standar), roda baja, roda nilon dan poliuretan.
5. Pengikis lumpur spiral logaritmik efisiensi tinggi memastikan keandalan pengumpulan lumpur.
6. Komponen kelistrikan adalah tipe luar ruangan, aman dan andal, serta dapat dikontrol secara acak dan jarak jauh.
7. Peralatan pengikis lumpur periferal dapat diproduksi sesuai dengan ukuran spesifik pengguna.Bagian yang bersentuhan dengan air dapat dibuat dari baja tahan karat.
Aplikasi
Pengikis lumpur penggerak periferal dapat digunakan secara luas dalam proyek pengolahan limbah di kota-kota, kimia, tekstil, metalurgi, dan industri lainnya.Model utilitas memiliki keunggulan struktur yang wajar, efisiensi tinggi, pengoperasian dan pemeliharaan yang mudah, dan merupakan proyek pengolahan limbah yang ideal.
Parameter Produk
|
Parameter / model Lebar kolamΦ(m) |
ZBGX-16 | ZBGX-20 | ZBGX-25 | ZBGX-30 | ZBGX-35 | ZBGX-40 | ZBGX-45 | ZBGX-50 | ZBGX-55 | |
| 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | ||
| Kedalaman kolam dalam H(m) | 3.5～4.5(Sesuai dengan kebutuhan pengguna) | |||||||||
| Kedalaman air sisi kolam H2(m) | 3.0～4.0(Sesuai dengan kebutuhan pengguna) | |||||||||
| Di sekitar garis kecepatan V(m／min) | 1.8~2.2 | |||||||||
| Dimensi roda berjalan (mm) | 400x120 | 420x150 | ||||||||
| Kekuatan motor N(KW) | 0,37 | 0,55 | 0,75 | |||||||
| Ukuran pemasangan (mm) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| 2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 4500 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 009 | 760 | 760 | 760 | 760 | 760 | 760 | |
| B | Sesuai dengan kebutuhan pengguna | |||||||||
| H3 | Sesuai dengan kebutuhan pengguna | |||||||||
| L | Sesuai dengan kebutuhan pengguna | |||||||||
| Di sekitar tekanan roda P1(KN) | 9.0 | 11.5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| Beban vertikal platform pusat P2(KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| Beban tengah beban tengah P3(KN) | 9.5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
