Pengikis lumpur penggerak pusat jembatan penuh Pabrikan Peralatan pengolahan limbah efisiensi tinggi
Pengikis lumpur penggerak pusat secara luas berlaku untuk pengikisan lumpur dan pemakaian tangki sedimentasi aliran radial (melingkar) dengan diameter umumnya tidak lebih dari 18m di instalasi air atau instalasi pengolahan limbah dalam proyek pasokan air dan drainase.Ini memiliki struktur yang wajar, efisiensi tinggi, pengoperasian dan pemeliharaan yang mudah, dan merupakan pendukung proyek pengolahan limbah yang ideal.
Prinsip bekerja

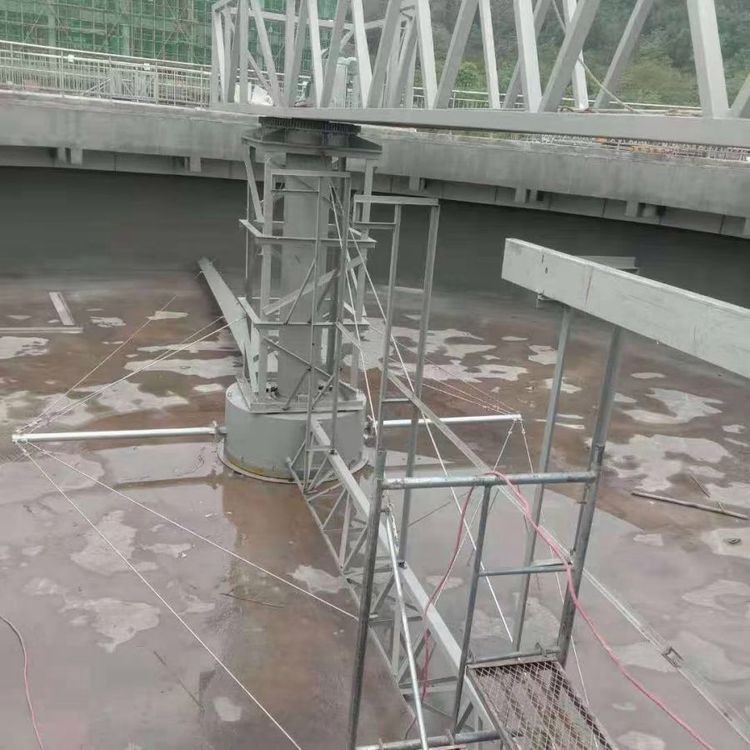

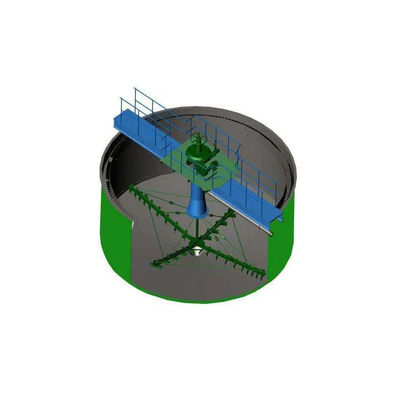

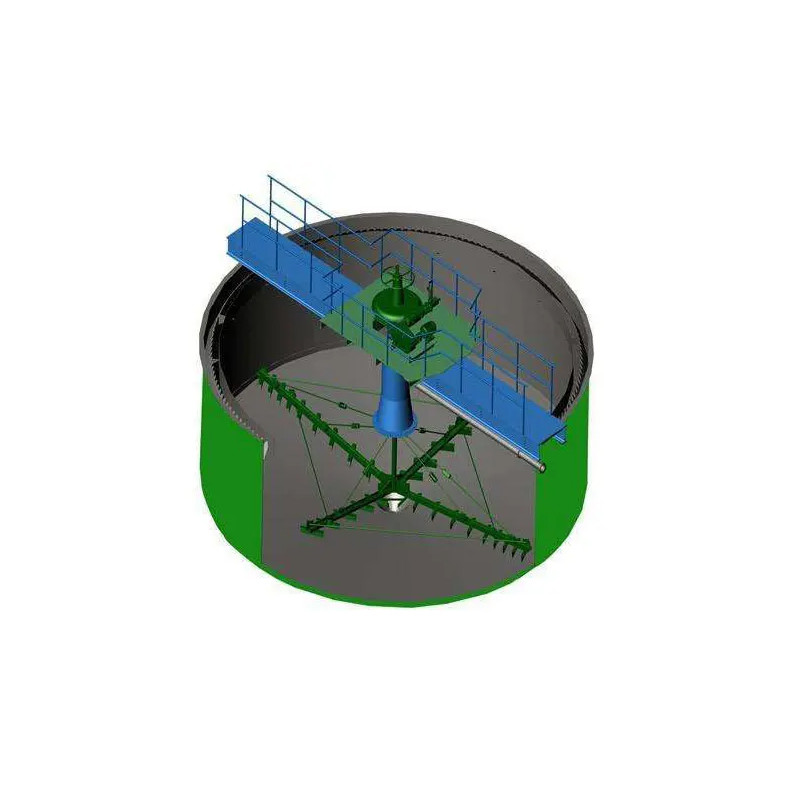

Pengikis lumpur penggerak pusat mengadopsi penggerak pusat dan tipe suspensi.Setelah limbah mengalir ke drum pengalihan dari pipa saluran masuk di bawah jembatan kerja dan berdifusi, ia mengalir keluar secara radial ke pinggiran secara merata.Lumpur yang tersuspensi diendapkan di dasar tangki setelah sedimentasi.Perangkat penggerak menggerakkan poros vertikal pusat untuk berputar, dan menggerakkan lengan pengikis dan pengikis lumpur untuk berputar.Setelah lumpur tergores dari pinggiran tangki ke tangki pengumpul lumpur pusat, lumpur dikeluarkan dari tangki melalui pipa pembuangan lumpur oleh tekanan hidrostatik di dalam tangki, Buih di permukaan air disaring ke sisi kolam melalui perangkat skimming putar, dan kemudian dikikis ke dalam ember terak oleh pengikis dan dibuang keluar dari kolam;Supernatan meluap ke saluran outlet dan dibuang melalui pelat bendung outlet segitiga.
Perhatian Operasi
1. Persiapan sebelum memulai: periksa apakah peredam diisi ke level oli normal, apakah ada benda asing yang tersangkut di permukaan air oleh bagian yang mengalir, dan tidak boleh ada balok kayu atau benda asing lainnya, untuk menghindari kegagalan selama operasi.
2. Hubungkan catu daya motor dan periksa kemudi positif dan negatif.
3. Oli di peredam perlu diganti sebulan sekali setelah digunakan, dan setelahnya hanya setahun sekali.
4. Selama pengoperasian peralatan, perhatian harus diberikan pada apakah pengoperasiannya normal.Jika ada masalah yang ditemukan, hentikan operasi tepat waktu untuk pemeriksaan.
Parameter Produk
|
Parameter / model Lebar kolamΦ(m) |
ZBGX-16 | ZBGX-20 | ZBGX-25 | ZBGX-30 | ZBGX-35 | ZBGX-40 | ZBGX-45 | ZBGX-50 | ZBGX-55 | |
| 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | ||
| Kedalaman kolam dalam H(m) | 3.5～4.5(Sesuai dengan kebutuhan pengguna) | |||||||||
| Kedalaman air sisi kolam H2(m) | 3.0～4.0(Sesuai dengan kebutuhan pengguna) | |||||||||
| Di sekitar garis kecepatan V(m／min) | 1.8~2.2 | |||||||||
| Dimensi roda berjalan (mm) | 400x120 | 420x150 | ||||||||
| Kekuatan motor N(KW) | 0,37 | 0,55 | 0,75 | |||||||
| Ukuran pemasangan (mm) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| 2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 4500 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 009 | 760 | 760 | 760 | 760 | 760 | 760 | |
| B | Sesuai dengan kebutuhan pengguna | |||||||||
| H3 | Sesuai dengan kebutuhan pengguna | |||||||||
| L | Sesuai dengan kebutuhan pengguna | |||||||||
| Di sekitar tekanan roda P1(KN) | 9.0 | 11.5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| Beban vertikal platform pusat P2(KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| Beban tengah beban tengah P3(KN) | 9.5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
