Produsen pengikis lumpur traksi rantai stainless steel Pengikis lumpur pelat rantai untuk tangki sedimentasi
Pengikis lumpur tipe rantai terutama digunakan untuk mengikis dan menghilangkan sedimen di bagian bawah tangki sedimentasi horizontal (persegi panjang), terutama tangki sedimentasi, pemisah minyak, tangki sedimentasi primer, dan tangki persegi panjang lainnya dalam proyek pengolahan limbah.Itu juga dapat menyaring minyak mengambang dan buih di permukaan cair.Pengikis lumpur tipe rantai memiliki struktur sederhana, satu mesin multi guna, pemasangan yang mudah, operasi dan pemeliharaan, operasi yang aman dan andal, dll.
Komposisi Struktural

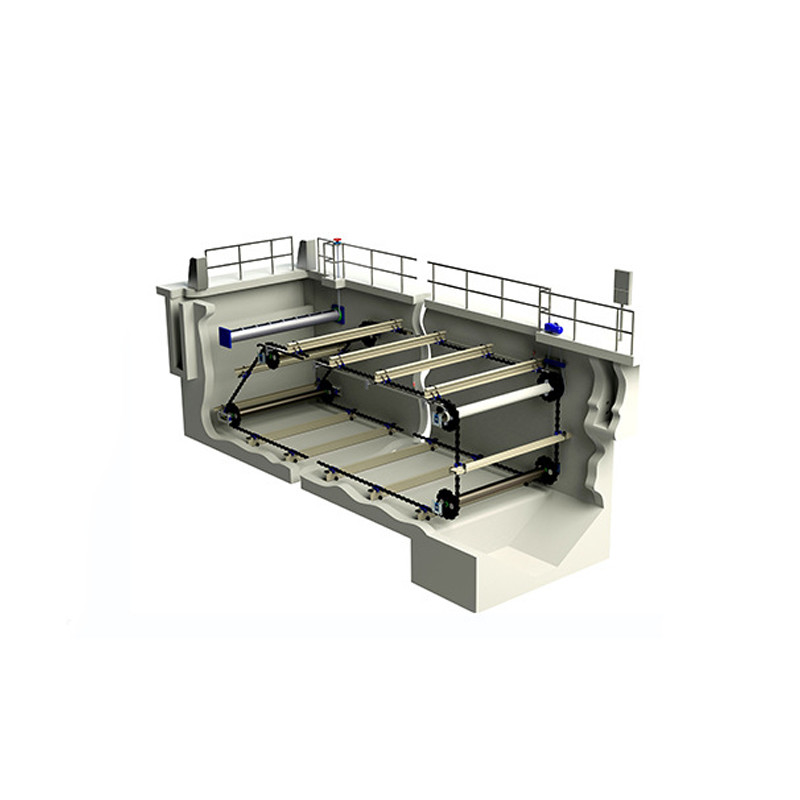

Skimmer pelat rantai, pengikis pasir, pengikis lumpur, dan skimmer terak terutama terdiri dari perangkat penggerak perlambatan yang dipasang di tanah, rantai traksi dengan pengikis yang dipasang di kolam, pasangan sproket penggerak, perangkat penegang, dan perangkat perlindungan keselamatan.
Prinsip bekerja

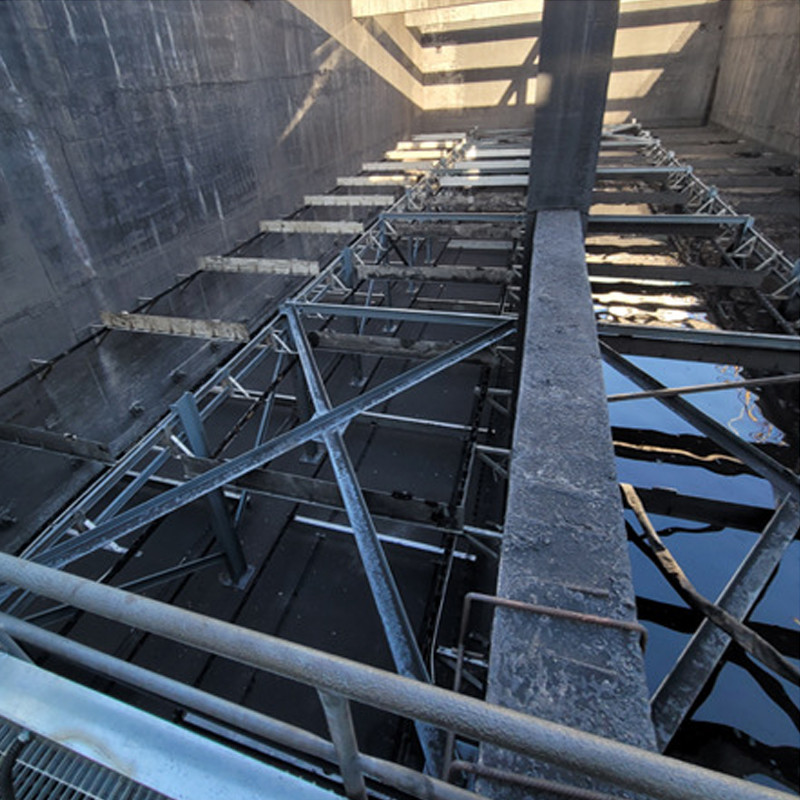

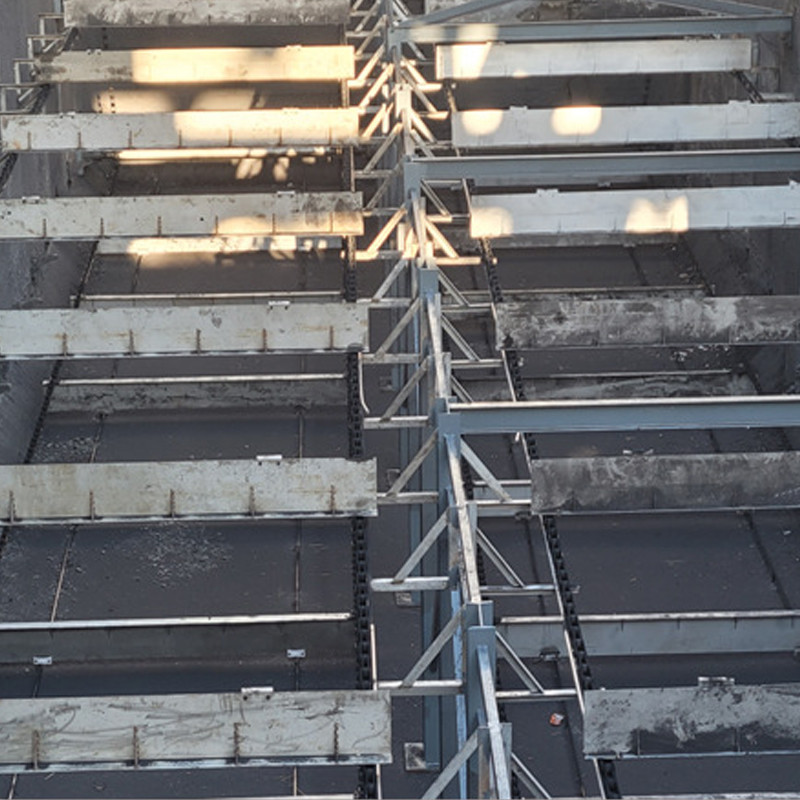

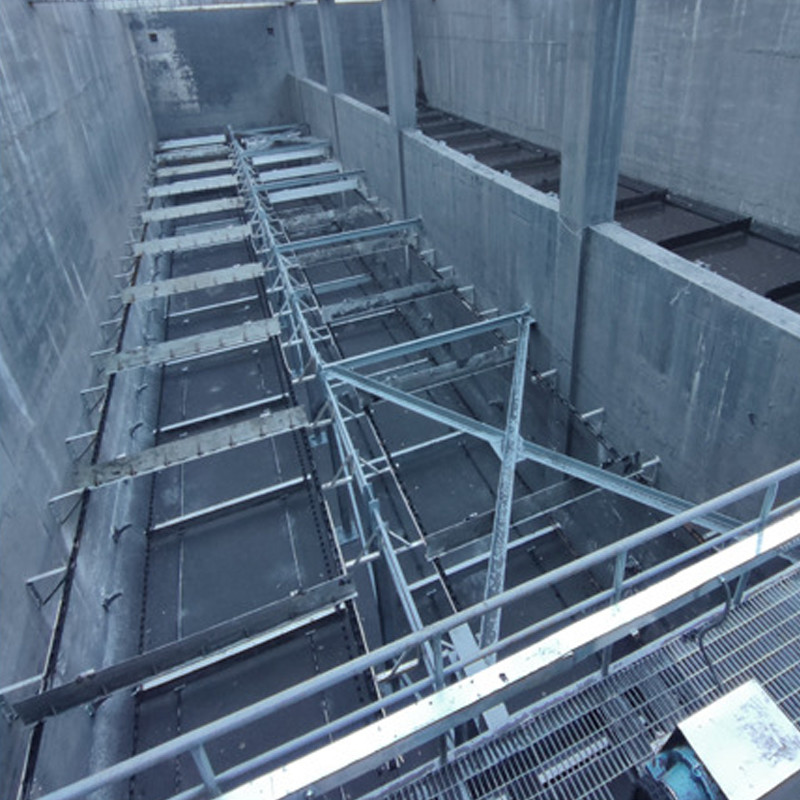

Perangkat penggerak perlambatan dari pengikis lumpur tipe pelat rantai mentransmisikan daya ke rantai tarik melalui pasangan roda rantai untuk mendorong pengikis agar berputar secara terarah dan terus menerus di sepanjang rel pemandu atas dan bawah kolam.Selama operasi, pengikis mengikis pasir di lantai kolam dan lumpur minyak di permukaan kolam ke tangki pengumpul lumpur dan pipa pembuangan terak untuk mengeluarkannya dari kolam.
Karakteristik Peralatan
1. Rantai khusus digunakan untuk transmisi yang andal.
2. Tahan air bantalan diadopsi, dengan umur panjang.
3. Strukturnya masuk akal dan operasinya stabil.
4 Pengikisan pasir selesai dan efisien.
5. Kecepatan gerak scraper sedang, yang memiliki sedikit gangguan pada limbah dan kondusif untuk sedimentasi padatan tersuspensi.

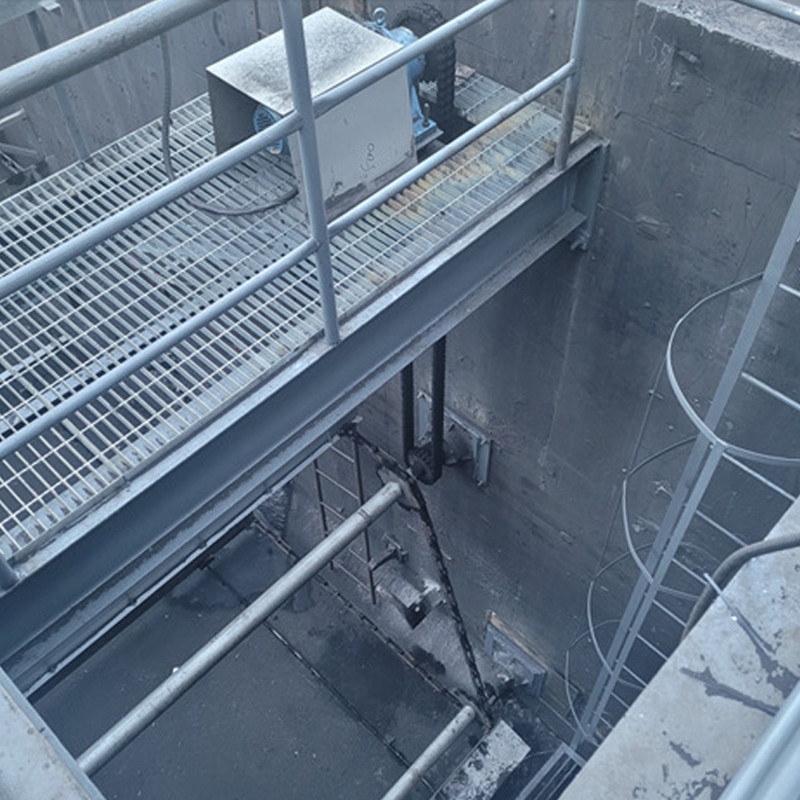

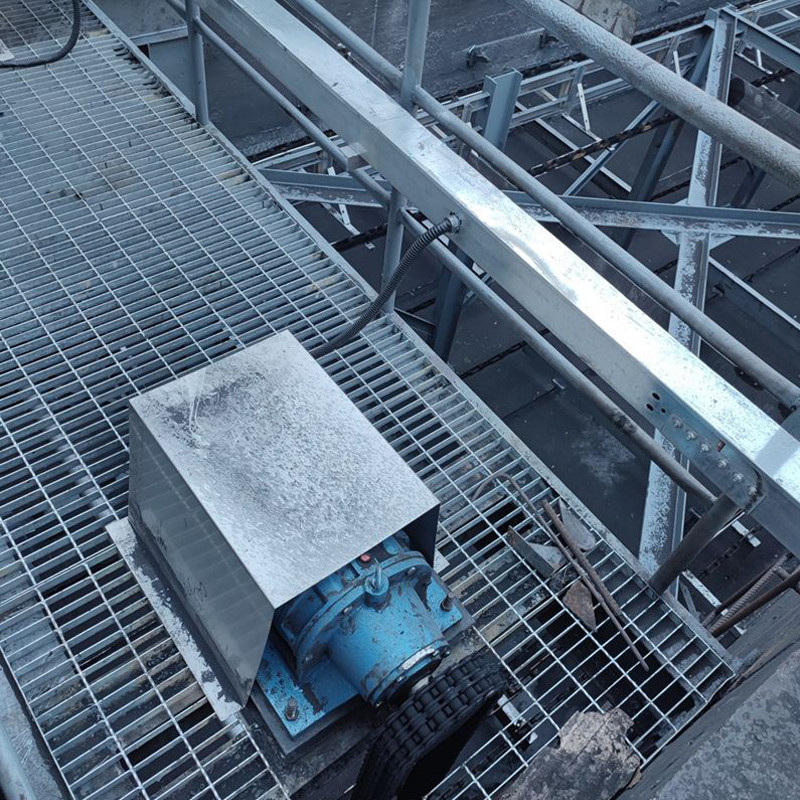

6. Pengikis membuat gerakan berputar terus menerus di kolam tanpa mundur.Perangkat penggerak terletak di platform di atas kolam, sehingga distribusi dan pemeliharaan daya sangat sederhana
7. Dapat juga digunakan sebagai slag skimmer tanpa mekanisme tambahan.
Parameter
| Nomor Model / Parameter | ZBG-16 | ZBG-20 | ZBG-25 | ZBG-30 | ZBG-35 | ZBG-40 | ZBG-45 | ZBG-50 | ZBG-55 | |
| Diameter kolam Φ(m) | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | |
| Kedalaman kolam dalam H(m) | 3.5～4.5(Sesuai dengan kebutuhan pengguna) | |||||||||
| Kedalaman air sisi kolam H2(m) | 3.0～4.0(Sesuai dengan kebutuhan pengguna) | |||||||||
| Di sekitar garis kecepatan v(m／min) | 2.0~3.0 | |||||||||
| Dimensi roda berjalan (mm) | Φ400x120 | Φ120x450 | ||||||||
| daya motor N(KW) | 0,37 | 0,55 | 0,75 | |||||||
| ukuran instalasi (mm) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| Φ2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 5000 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 600 | 760 | 760 | 760 | 760 | 760 | 760 | |
| B | Sesuai dengan kebutuhan pengguna | |||||||||
| H3 | Sesuai dengan kebutuhan pengguna | |||||||||
| L | Sesuai dengan kebutuhan pengguna | |||||||||
| Di sekitar tekanan roda P1(KN) | 9.0 | 11.5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| Beban vertikal platform pusat P2(KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| Beban tengah beban tengah P3(KN) | 9.5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
