Tangki sedimentasi pengikis lumpur penggerak pusat baja tahan karat Pengikis lumpur penggerak periferal

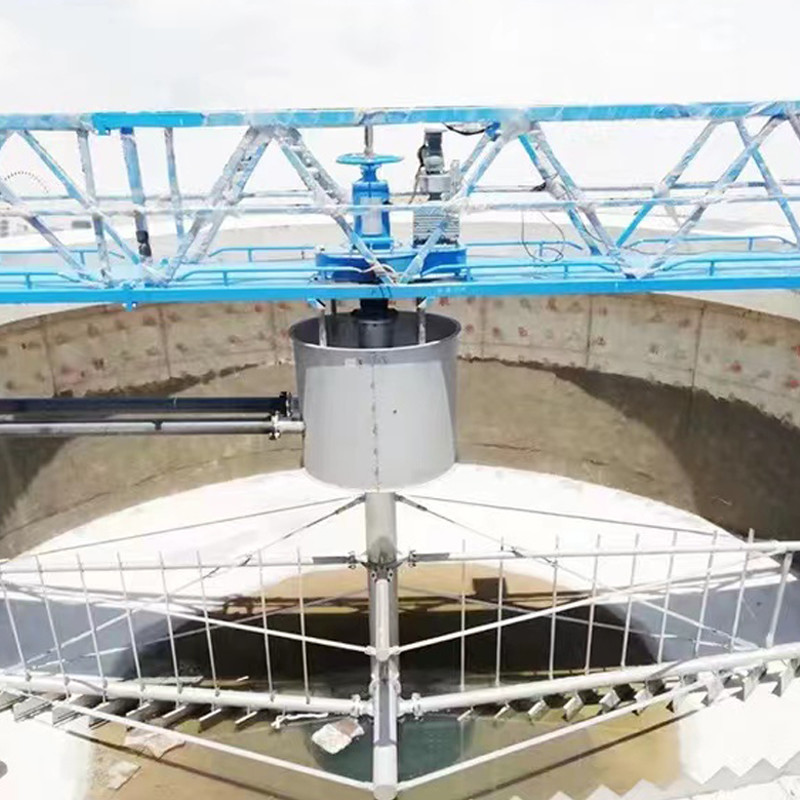

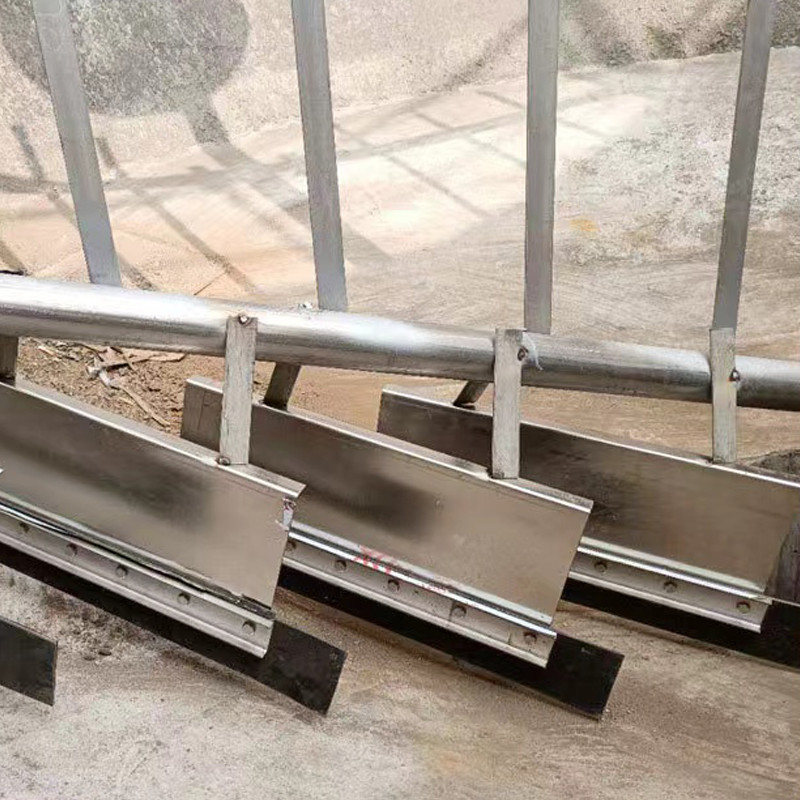

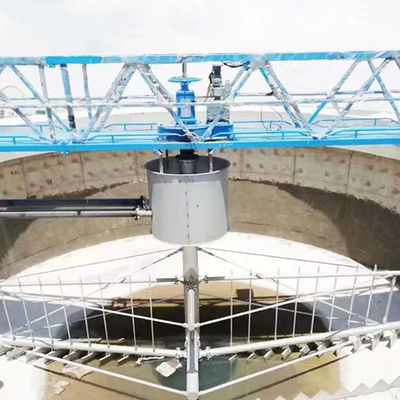

Beban pengikis lumpur penggerak pusat bekerja di tengah jembatan kerja.Mekanisme penggerak pusat menggerakkan perangkat pengikis dan pengumpul untuk berputar.Pengikis terarah mengikis lumpur di bagian bawah tangki sedimentasi ke dalam tangki pengumpul lumpur pusat dan membuangnya dari tangki lumpur dengan tekanan hidrostatik.Mesin ini digunakan untuk tangki sedimentasi aliran amplitudo dengan diameter kecil.
Prinsip bekerja
Air baku mengalir secara radial ke tangki pelimpah di sekitar kolam setelah didistribusikan oleh silinder distribusi air pusat.Dengan penurunan debit aliran, padatan tersuspensi di badan air dipisahkan dan mengendap di dasar kolam.Lumpur dikikis ke tangki pengumpul lumpur pusat oleh pengikis melalui penggerak perlambatan dan transmisi komponen tersuspensi, dan dikeluarkan dari kolam oleh gaya hidrostatik atau pompa.
Fitur Produk
1. Struktur sederhana, perawatan dan manajemen yang mudah;
2. Operasi yang stabil, operasi yang aman dan andal;
3. Efek pengumpulan lumpur bagus, dan kandungan air lumpur yang dibuang rendah.
Parameter Produk
|
Parameter / model Lebar kolamΦ(m) |
ZBGX-16 | ZBGX-20 | ZBGX-25 | ZBGX-30 | ZBGX-35 | ZBGX-40 | ZBGX-45 | ZBGX-50 | ZBGX-55 | |
| 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | ||
| Kedalaman kolam dalam H(m) | 3.5～4.5(Sesuai dengan kebutuhan pengguna) | |||||||||
| Kedalaman air sisi kolam H2(m) | 3.0～4.0(Sesuai dengan kebutuhan pengguna) | |||||||||
| Di sekitar garis kecepatan V(m／min) | 1.8~2.2 | |||||||||
| Dimensi roda berjalan (mm) | 400x120 | 420x150 | ||||||||
| Kekuatan motor N(KW) | 0,37 | 0,55 | 0,75 | |||||||
| Ukuran pemasangan (mm) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| 2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 4500 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 009 | 760 | 760 | 760 | 760 | 760 | 760 | |
| B | Sesuai dengan kebutuhan pengguna | |||||||||
| H3 | Sesuai dengan kebutuhan pengguna | |||||||||
| L | Sesuai dengan kebutuhan pengguna | |||||||||
| Di sekitar tekanan roda P1(KN) | 9.0 | 11.5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| Beban vertikal platform pusat P2(KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| Beban tengah beban tengah P3(KN) | 9.5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
