| Tempat asal: | Cina |
| Nama merek: | Dongdai |
| Sertifikasi: | 9001 |
| Nomor model: | SL4500 |
| Kuantitas min Order: | 1 set |
|---|---|
| Harga: | Negotiatable |
| Kemasan rincian: | Ekspor kayu bulat |
| Waktu pengiriman: | 3-5 minggu |
| Syarat-syarat pembayaran: | T / T, wechat pay, alipay |
| Menyediakan kemampuan: | 1000 Set per Tahun |
| Bahan: | Baja karbon atau stainless steel | Jaminan: | 1 tahun |
|---|---|---|---|
| Nama Produk: | Layar Bar | Aplikasi: | Pengolahan air limbah |
| kekuasaan: | 0.37-1.5kw | Warna: | Disesuaikan |
| Layanan purna jual disediakan: | Dukungan online | Bobot: | 200 ---- 2000kg |
| Fungsi: | Memfilter Materi Yang Ditangguhkan | Kehidupan pelayanan: | > 10 tahun |
| Ukuran: | Sebagai kapasitas | Kapasitas: | 10-5000 M3 / d |
| Kedalaman saluran: | 1-10 m | Lebar Grid: | 1-5 m |
| Tegangan: | Sesuaikan | ||
| Menyoroti: | 1.5Kw Mechanical Bar Screen,1m Mechanical Bar Screen,2500mm multi rake screen |
||

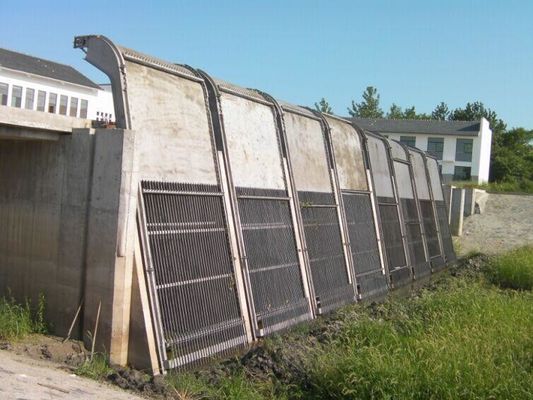

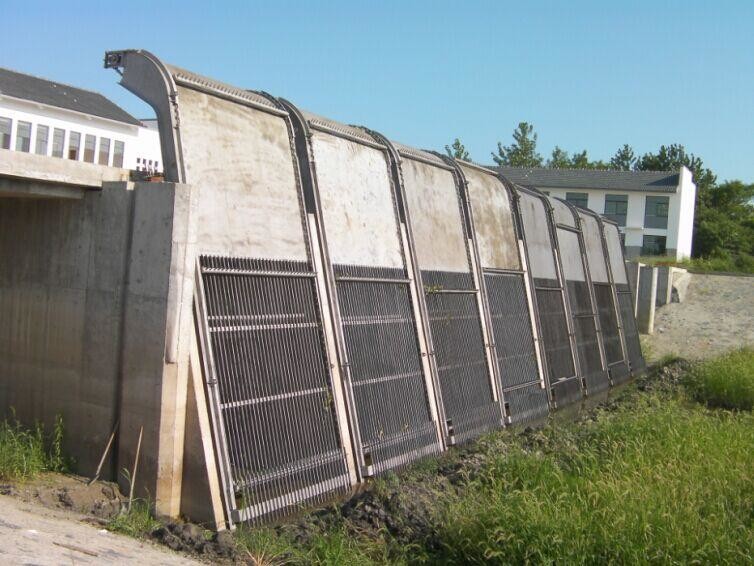

SL Style Water Conservancy River Stainless Mechanical Bar Screen Digunakan Untuk Stasiun Pompa River Pump
Untuk Pelanggan Kami:
Kami tidak profesional dalam mempercantik gambar, semua gambar kami diambil di tempat atau di bengkel kami.Kami terlibat dalam pembuatan hampir semua jenis peralatan pengolahan air limbah.Setiap pertanyaan, jangan ragu untuk menghubungi kami.Terima kasih.
Parameter
|
Parameter Tipe |
SL-2500 |
| Lebar Peralatan X (mm) | 2500 |
| Lebar Saluran (mm) | X+100 |
| Lebar Batang (mm) | X-140 |
| Ruang Bar (mm) | 40-150 |
| Sudut Instalasi | 70-80 |
| Kecepatan (m / mnt) | 3 |
| Daya Motor (kw) | 1.1-2.2 |
Aplikasi

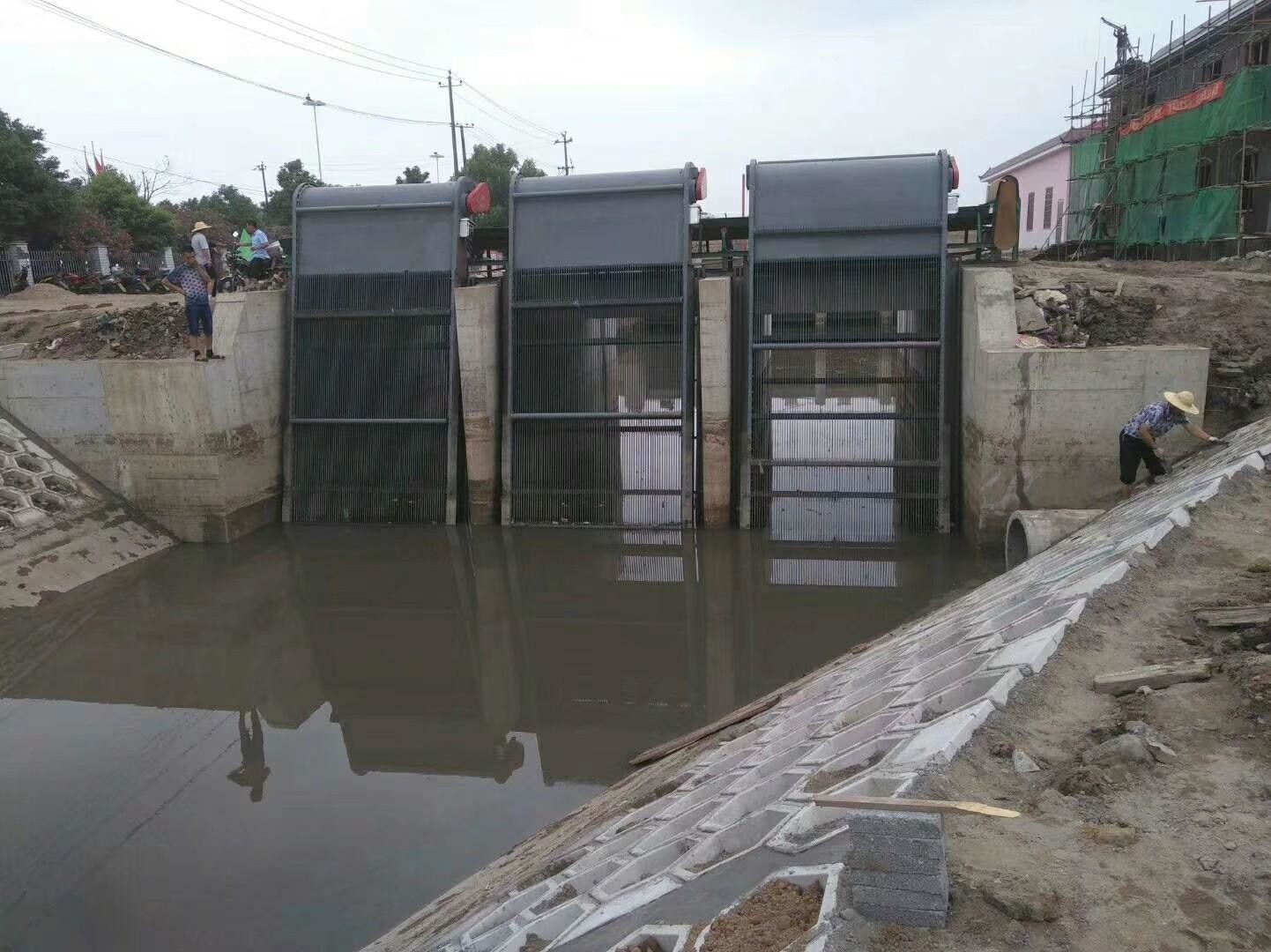

Ini terutama digunakan untuk stasiun pompa drainase, sungai, dan saluran masuk air dari stasiun pompa pemeliharaan air besar dengan laju aliran besar untuk mencegat puing-puing mengambang padat besar di badan air untuk memastikan aliran air yang lancar.
Struktur dan Prinsip Kerja
Peralatan mengadopsi tipe back-down dan tipe rantai putar.Permukaan jaringan air terdiri dari pelat penggaruk bergigi dan batang tetap.Ketika limbah mengalir melalui, puing-puing yang lebih besar dari ruang batang dicegat, dan gigi penggaruk dari pelat penggaruk bergigi menembus celah batang.Ketika perangkat penggerak menggerakkan rantai traksi untuk membuat gerakan berputar, gigi penggaruk membawa puing-puing yang terperangkap di permukaan kisi dari bawah ke atas ke outlet terak.Ketika gigi penggaruk berputar dari atas ke bawah, puing-puing bergantung pada gravitasi untuk bergerak sendiri dan jatuh ke konveyor dari pelabuhan pembuangan, dan kemudian diangkut atau diproses lebih lanjut.
Fitur utama
1. Perangkat penggerak langsung digerakkan oleh roda pin cycloidal atau motor peredam roda gigi heliks, yang memiliki karakteristik kebisingan rendah, struktur kompak dan operasi yang stabil;
2. Gigi penggaruk memiliki tipe ujung miring dan dilas menjadi keseluruhan dengan sumbu horizontal, yang dapat mengambil sampah dan serba-serbi besar;
3. Rak adalah struktur rangka integral, dengan kekakuan yang kuat, pemasangan yang mudah, dan pekerjaan perawatan harian yang lebih sedikit;
4. Peralatan mudah dioperasikan, dan pengoperasian peralatan dapat langsung dikontrol secara lokal/jarak jauh;
5. Untuk mencegah kelebihan beban yang tidak disengaja, dilengkapi dengan perlindungan ganda pin geser mekanis dan arus lebih untuk membuat operasi peralatan aman dan andal;
6. Kisi-kisi sekunder dipasang di bagian bawah.Ketika penggaruk bergigi berputar dari belakang kisi-kisi utama ke sisi depan, kisi-kisi sekunder secara otomatis terpasang ke kisi-kisi utama untuk mencegah aliran air dari hubungan arus pendek dan mengalir ke puing-puing yang mengambang.
Bagan Aliran Air
|
Parameter Tipe |
SL-2500 | SL-3000 | SL-3500 | SL-4000 | SL-4500 | SL-5000 | ||
| Kedalaman Air Asal (m) | 3.0 | |||||||
| Kecepatan Air (m / s) | 1.0 | |||||||
| Ruang (mm) | 40 | Aliran Air (m³/s) | 5.66 | 6.87 | 8.06 | 8.26 | 10.46 | 11.66 |
| 50 | 5.88 | 7.11 | 8.4 | 9.6 | 10.86 | 12.09 | ||
| 60 | 6.0 | 7.35 | 8.65 | 9.93 | 11.22 | 12.51 | ||
| 70 | 6.24 | 7.5 | 8.80 | 10.14 | 11.46 | 12.75 | ||
| 80 | 6.3 | 7.62 | 8.97 | 10.29 | 11.64 | 12.96 | ||
| 90 | 6.36 | 7.71 | 9.06 | 10.41 | 11.7 | 13.11 | ||
| 100 | 6.45 | 7.8 | 9.15 | 10.53 | 11.88 | 13.26 | ||
| 110 | 6.48 | 7.86 | 9.24 | 10.62 | 12 | 13.35 | ||
| 120 | 6.54 | 7.92 | 9.3 | 10.68 | 12.06 | 13.47 | ||
| 130 | 6.57 | 7.98 | 9.36 | 10.74 | 12.15 | 13.53 | ||
| 140 | 6.6 | 8.01 | 9.39 | 10.8 | 12.21 | 13.59 | ||
| 150 | 6.63 | 8.04 | 9.45 | 10.86 | 12.27 | 13,65 | ||
Garis Besar dan Bagan Instalasi
1.Motor Mount 2.Tooth Rake 3.Rack 4.Bottom Trash Rack 5.Guide Device 6.Driving Device 7.Slag Baffle 8.Bar Screen
Mengapa Memilih Kami?
1. Longdai memiliki lebih dari 10 tahun pengalaman dalam pengolahan air limbah dan lumpur.
2. Kami memperkenalkan Jerman teknologi, sehingga produk kami adalah banyak lebih baik dari produsen Cina lainnya.
3. Kami hanya menggunakan suku cadang terbaik dari pemasok terbaik.
4. Kami memiliki pusat R&D kami sendiri dan sistem pembuatan yang lengkap.
