Video Pengolahan Air Jenis CF Dukungan Teknis Rotary Padat-Cair Pemisah Layar Bar Mekanik Pengoperasian Otomatis
Untuk Pelanggan Kami:
Kami terlibat dalam pembuatan hampir semua jenis peralatan pengolahan air limbah.Setiap pertanyaan, jangan ragu untuk menghubungi kami.Terima kasih.
Aplikasi

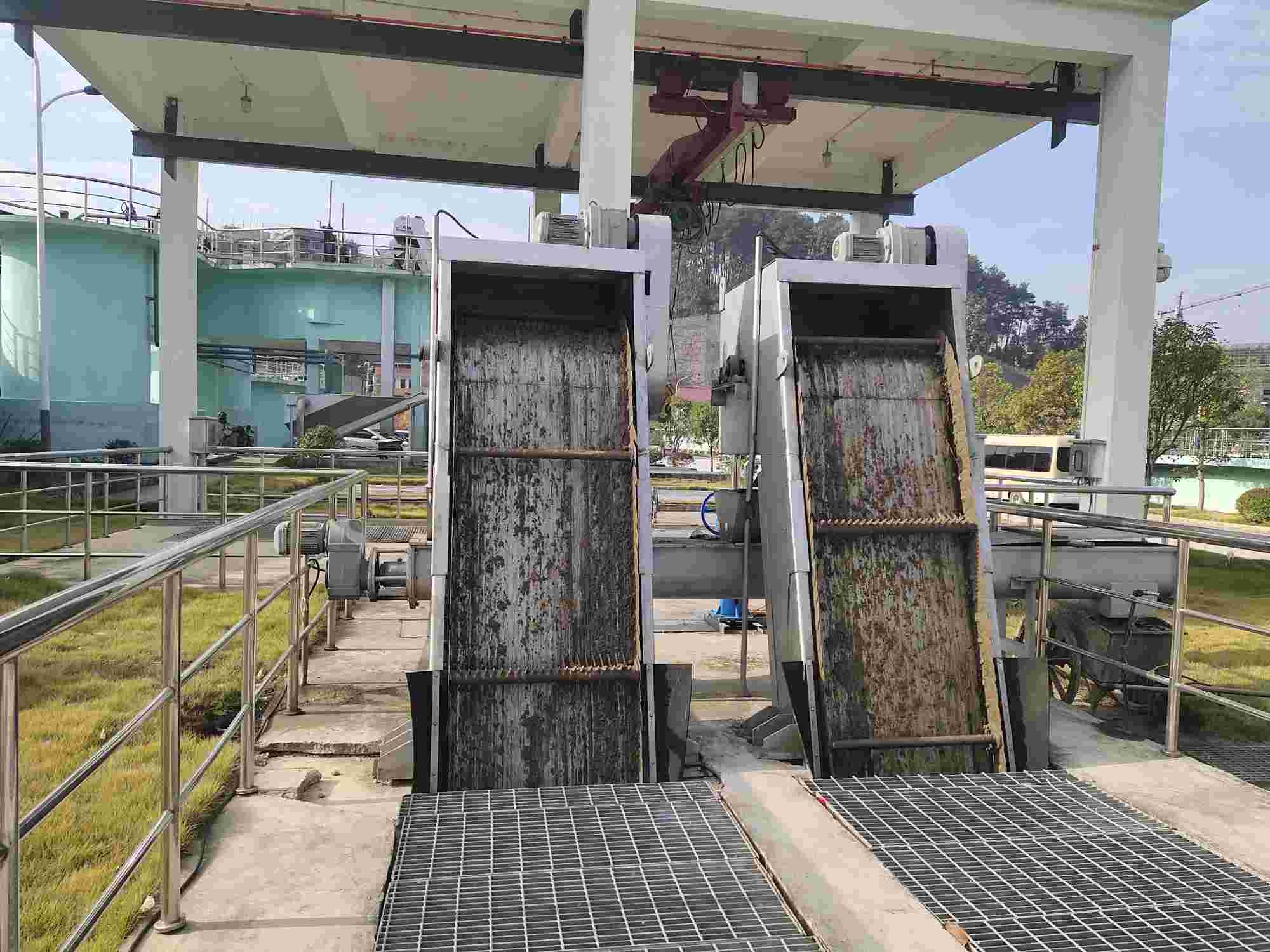

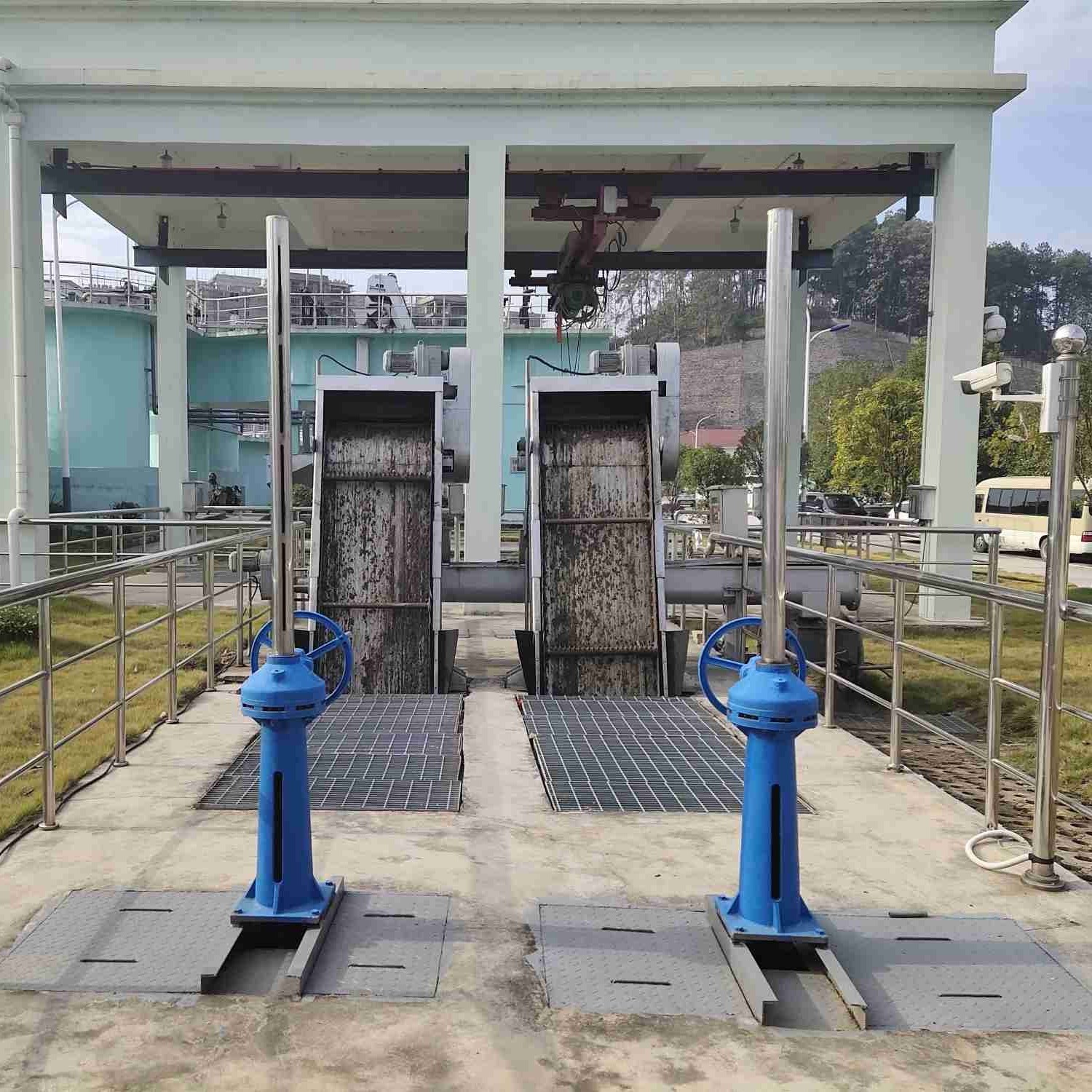

Pemisah padat-cair putar tipe CF, ini adalah peralatan pemisahan padat-cair pengolahan air canggih, terutama digunakan di pabrik pengolahan limbah perkotaan, pretreatment limbah distrik perumahan, stasiun pompa hujan / limbah kota, pabrik air, dan air pendingin di pembangkit listrik, dll. Di saluran masuk air, peralatan ini juga banyak digunakan dalam proyek pengolahan air di berbagai industri seperti tekstil, percetakan dan pencelupan, makanan, produk akuatik, pembuatan kertas, pembuatan anggur, penyembelihan, penyamakan, dll.
Parameter Utama dan Bagan Ukuran Instalasi
| ModelNumber/Parameter | CF-500 | CF-600 | CF-700 | CF-800 | CF-900 | CF-1000 | CF-1100 | CF-1200 | CF-1300 | CF-1400 | CF-1500 | ||||
| Lebar perangkat B (mm) | 500 | 600 | 700 | 800 | 006 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | ||||
| Lebar Saluran B1 (mm) | B+100 | ||||||||||||||
| Lebar gerbang efektif B2 (mm) | B-157 | ||||||||||||||
| Jarak baut pondasi B3 (mm) | B+200 | ||||||||||||||
| Total lebar peralatan B4 (mm) | B+350 | ||||||||||||||
|
Pembersihan gigi menyapu b (mm) |
t=100 | 1≤b≤10 | |||||||||||||
| t=150 | 10<b≤50 | ||||||||||||||
| Sudut pemasangan (°) | 60~85 | ||||||||||||||
| Kedalaman saluran H (mm) | 800~12000 | ||||||||||||||
| Olahraga ke ketinggian platform H1 (mm) | 600~1200 | ||||||||||||||
| Total tinggi peralatan H2 (mm) | H+H1+1500 | ||||||||||||||
|
Tinggi bingkai kotak belakang H3 (w) |
t=100 | 1000 | |||||||||||||
| t=150 | ~1100 | ||||||||||||||
|
Kecepatan lari menyapu gigi v (mmin) |
2.1 | ||||||||||||||
| daya motor N (kW) | 0.55~1.1 | 0,75~1,5 | 1.1~2.2 | 1,5~3,0 | |||||||||||
| kehilangan kepala (mm) | 20 (Tanpa penyumbatan) | ||||||||||||||
| beban teknik sipil | P1 (KN) | 20 | 25 | ||||||||||||
| P2(KN) | 8 | 10 | |||||||||||||
| P(KN) | 1.5 | 2.0 | |||||||||||||
Struktur dan Prinsip Kerja

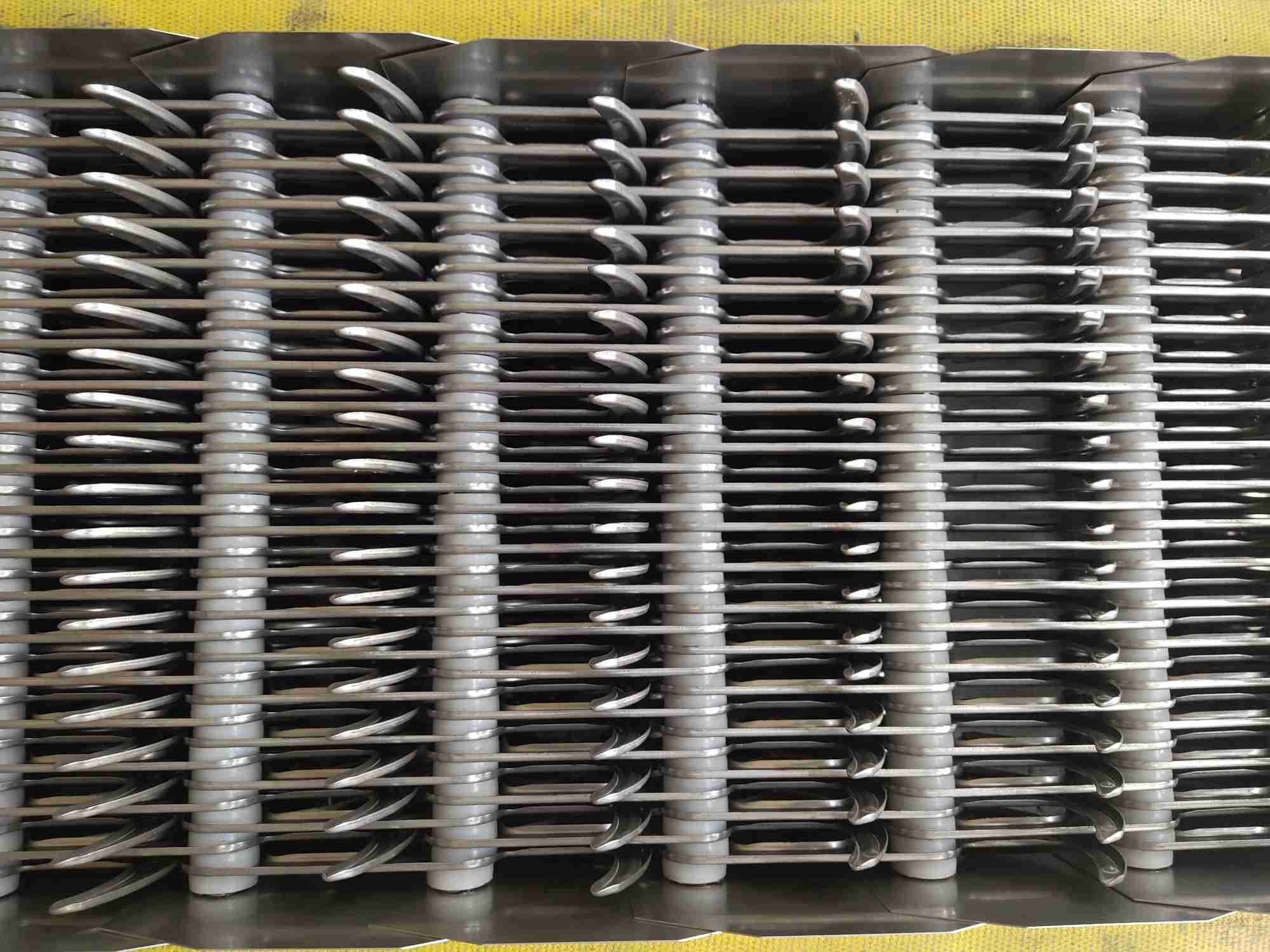

Peralatan mengadopsi tipe putar.Suatu bentuk khusus dari gigi penggaruk berbentuk bajak disusun pada sumbu horizontal dalam urutan dan nomor rakitan tertentu untuk membentuk rantai gigi penggaruk.Menurut aliran air, itu dirakit menjadi celah yang berbeda dan dipasang di stasiun pompa atau Di pintu masuk sistem pengolahan air, ketika perangkat penggerak menggerakkan rantai penggaruk untuk bergerak dari bawah ke atas, serba-serbi di dalam air diambil oleh rantai penggaruk, dan cairan mengalir melalui celah batang.Setelah peralatan berputar ke puncak atas, rantai penggaruk berubah Arah lari bergerak dari atas ke bawah.Bahan akan jatuh dari gigi penggaruk dengan beratnya sendiri.Ketika gigi penggaruk berputar dari sisi sebaliknya ke bagian bawah peralatan, mereka akan memulai operasi berkelanjutan bolak-balik lainnya untuk terus-menerus menghilangkan kotoran dari air.Untuk mencapai tujuan pemisahan padat-cair.
Fitur utama
1. Perangkat penggerak langsung digerakkan oleh roda pin cycloid atau motor peredam roda gigi heliks, yang memiliki karakteristik kebisingan rendah, struktur kompak, dan operasi yang stabil.
2. Rangka adalah struktur rangka integral, dengan kekakuan yang kuat, pemasangan yang mudah, dan pekerjaan perawatan harian yang lebih sedikit.
3. Ada dua spesifikasi gigi penggaruk, tinggi gigi penggaruk t=150mm, dan tinggi nada gigi penggaruk t=100mm.
4. Peralatan mudah dioperasikan, dan pengoperasian peralatan dapat langsung dikontrol secara lokal/jarak jauh.
5. Untuk mencegah kelebihan beban yang tidak disengaja, ia dilengkapi dengan pin geser mekanis dan proteksi beban akumulasi arus berlebih untuk membuat operasi peralatan aman dan andal.
6. Ketika peralatan lebar 1500mm, untuk memastikan kekuatan keseluruhan peralatan, mode koneksi paralel akan diadopsi.
Garis Besar dan Bagan Instalasi
Persyaratan Teknis
1. Rangka 2. penutup lubang got 3. rantai pengangkut 4. Perangkat Pemandu 5. Pelindung Motor 6. Perangkat Penggerak 7. Gigi Rake 8.baffle (kiri dan kanan) 9. baffle (atas dan bawah)
Pengepakan dan Pengiriman
1. Kemasan tahan air dengan standar ekspor internasional dengan wadah 20ft, 40ft, 40hp.Perlengkapan Perlengkapan, Motor Listrik dan Kabinet Daya akan dikemas dalam Kotak Kayu atau Kotak Besi.Peralatan lainnya akan dikemas dengan Kain Plastik Bergaris Warna.
2. Seluruh ukuran mesin pabrik besar seperti biasa, jadi kami akan menggunakan kain Tahan Air untuk mengemas semuanya.Motor, gear box atau bagian lain yang mudah rusak, kami akan memasukkannya ke dalam kotak.Kami memiliki departemen pengiriman profesional, mereka akan mencoba yang terbaik untuk menghemat jumlah kontainer Anda.
