CF Type Water Treatment Rotary Solid-Liquid Separator Industri Pengolahan Air Layar Bar Mekanik
Pengantar singkat
Terletak di Yixing, kota Provinsi Jiangsu yang maju dan indah, Cina, Longdai Co., Ltd adalah pemasok peralatan pemrosesan industri petrokimia yang berspesialisasi dalam pemrosesan lingkungan & mengintegrasikan penelitian dan pengembangan independen, desain, kontrak umum, manufaktur peralatan perlindungan lingkungan, dan relevan pasokan bahan.
Aplikasi
Pemisah padat-cair putar tipe CF, ini adalah peralatan pemisahan padat-cair pengolahan air canggih, terutama digunakan di pabrik pengolahan limbah perkotaan, pretreatment limbah distrik perumahan, stasiun pompa hujan / limbah kota, pabrik air, dan air pendingin di pembangkit listrik, dll. Di saluran masuk air, peralatan ini juga banyak digunakan dalam proyek pengolahan air di berbagai industri seperti tekstil, percetakan dan pencelupan, makanan, produk akuatik, pembuatan kertas, pembuatan anggur, penyembelihan, penyamakan, dll. Ini adalah bahan padat yang ideal. peralatan pemisahan cair dalam industri pengolahan air.

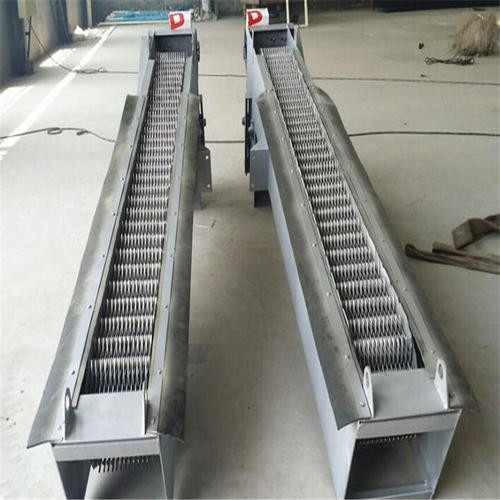

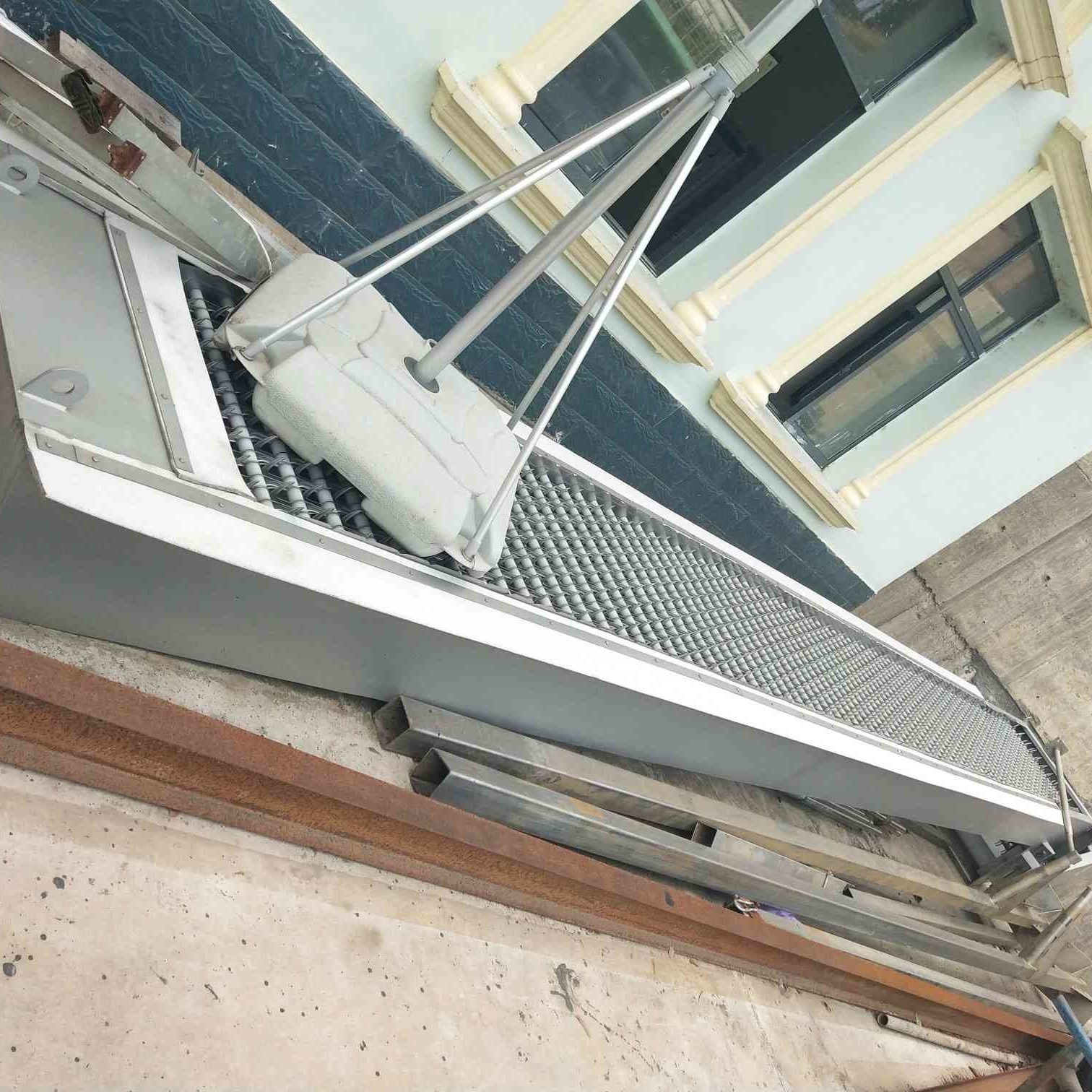

Struktur dan Prinsip Kerja
Peralatan mengadopsi tipe putar.Suatu bentuk khusus dari gigi penggaruk berbentuk bajak yang disusun pada sumbu horizontal dalam urutan dan nomor rakitan tertentu untuk membentuk rantai gigi penggaruk.Menurut aliran air, itu dirakit menjadi celah yang berbeda dan dipasang di stasiun pompa atau Di pintu masuk sistem pengolahan air, ketika perangkat penggerak menggerakkan rantai penggaruk untuk bergerak dari bawah ke atas, serba-serbi di dalam air diambil oleh rantai penggaruk, dan cairan mengalir melalui celah batang.Setelah peralatan berputar ke puncak atas, rantai penggaruk berubah Arah lari bergerak dari atas ke bawah.Bahan akan jatuh dari gigi penggaruk dengan beratnya sendiri.Ketika gigi penggaruk berputar dari sisi sebaliknya ke bagian bawah peralatan, mereka akan memulai operasi berkelanjutan bolak-balik lainnya untuk terus-menerus menghilangkan kotoran dari air.Untuk mencapai tujuan pemisahan padat-cair.
Parameter
| ModelNumber/Parameter | CF-500 | CF-600 | CF-700 | CF-800 | CF-900 | CF-1000 | CF-1100 | CF-1200 | CF-1300 | CF-1400 | CF-1500 | ||||
| Lebar perangkat B (mm) | 500 | 600 | 700 | 800 | 006 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | ||||
| Lebar Saluran B1 (mm) | B+100 | ||||||||||||||
| Lebar gerbang efektif B2 (mm) | B-157 | ||||||||||||||
| Jarak baut pondasi B3 (mm) | B+200 | ||||||||||||||
| Total lebar peralatan B4 (mm) | B+350 | ||||||||||||||
|
Pembersihan gigi menyapu b (mm) |
t=100 | 1≤b≤10 | |||||||||||||
| t=150 | 10<b≤50 | ||||||||||||||
| Sudut pemasangan (°) | 60~85 | ||||||||||||||
| Kedalaman saluran H (mm) | 800~12000 | ||||||||||||||
| Olahraga ke ketinggian platform H1 (mm) | 600~1200 | ||||||||||||||
| Total tinggi peralatan H2 (mm) | H+H1+1500 | ||||||||||||||
|
Tinggi bingkai kotak belakang H3 (w) |
t=100 | 1000 | |||||||||||||
| t=150 | ~1100 | ||||||||||||||
|
Kecepatan lari garu gigi v (mmin) |
2.1 | ||||||||||||||
| daya motor N (kW) | 0.55~1.1 | 0,75~1,5 | 1.1~2.2 | 1,5~3,0 | |||||||||||
| kehilangan kepala (mm) | 20 (Tanpa penyumbatan) | ||||||||||||||
| Beban teknik sipil | P1 (KN) | 20 | 25 | ||||||||||||
| P2(KN) | 8 | 10 | |||||||||||||
| P(KN) | 1.5 | 2.0 | |||||||||||||
| ModelNumber/Parameter | CF-500 | CF-600 | CF-700 | CF-800 | CF-900 | CF-1000 | CF-1100 | CF-1200 | CF-1300 | CF-1400 | CF-1500 | ||
| Kedalaman air sebelum gerbang H3(m) | 1.0 | ||||||||||||
|
Jalan layang - laju aliran gerbang V＇ (m/s) |
0.8 | ||||||||||||
|
Selang b(mm) |
1 |
Kebanjiran air Laju aliran Q (m3/s) |
0,03 | 0,04 | 0,05 | 0,06 | 0,07 | 0,08 | 0,08 | 0,09 | 0,10 | 0.11 | 0.12 |
| 3 | 0,07 | 0,09 | 0,10 | 0.12 | 0.14 | 0.16 | 0.18 | 0,20 | 0,22 | 0.24 | 0,26 | ||
| 5 | 0,09 | 0.11 | 0.14 | 0.16 | 0.18 | 0.21 | 0,23 | 0,26 | 0,28 | 0.31 | 0.33 | ||
| 10 | 0.11 | 0.14 | 0.17 | 0.21 | 0.24 | 0.27 | 0,30 | 0.33 | 0.37 | 0,40 | 0,43 | ||
| 15 | 0.13 | 0.16 | 0,20 | 0.24 | 0.27 | 0.31 | 0.34 | 0.38 | 0,42 | 0,45 | 0,49 | ||
| 20 | 0.14 | 0.17 | 0.21 | 0,25 | 0,29 | 0.33 | 0.37 | 0,41 | 0,45 | 0,49 | 0,53 | ||
| 25 | 0.14 | 0.18 | 0,22 | 0.27 | 0.31 | 0.35 | 0.39 | 0,43 | 0,47 | 0,51 |
|
||
| 30 | 0.15 | 0.19 | 0,23 | 0.27 | 0.32 | 0.36 | 0,40 | 0,45 | 0,49 | 0,53 | 0,57 | ||
| 40 | 0.15 | 0,20 | 0.24 | 0,29 | 0.33 | 0.38 | 0,42 | 0,46 | 0,51 | 0,55 | 0,60 | ||
| 0.16 | 0,20 | 0,25 | 0,29 | 0.34 | 0.39 | 0,43 | 0,48 | 0,52 | 0,57 | 0,61 | |||
| 50 | |||||||||||||
Fitur utama
1. Perangkat penggerak langsung digerakkan oleh roda pin cycloid atau motor peredam roda gigi heliks, yang memiliki karakteristik kebisingan rendah, struktur kompak, dan operasi yang stabil.
2. Rangka adalah struktur rangka integral, dengan kekakuan yang kuat, pemasangan yang mudah, dan pekerjaan perawatan harian yang lebih sedikit.
3. Ada dua spesifikasi gigi penggaruk, tinggi gigi penggaruk t=150mm, dan tinggi nada gigi penggaruk t=100mm.
4. Peralatan mudah dioperasikan, dan pengoperasian peralatan dapat langsung dikontrol secara lokal/jarak jauh.
5. Untuk mencegah kelebihan beban yang tidak disengaja, ia dilengkapi dengan pin geser mekanis dan proteksi beban akumulasi arus berlebih untuk membuat operasi peralatan aman dan andal.
6. Ketika peralatan memiliki lebar 1500mm, untuk memastikan kekuatan keseluruhan peralatan, mode koneksi paralel akan diadopsi.
Pengepakan dan Pengiriman
1. Kemasan tahan air dengan standar ekspor internasional dengan wadah 20ft, 40ft, 40hp.Perlengkapan Perlengkapan, Motor Listrik dan Kabinet Daya akan dikemas dalam Kotak Kayu atau Kotak Besi.Peralatan lainnya akan dikemas dengan Kain Plastik Bergaris Warna.
2. Seluruh ukuran mesin pabrik besar seperti biasa, jadi kami akan menggunakan kain Tahan Air untuk mengemas semuanya.Motor, gear box atau bagian lain yang mudah rusak, kami akan memasukkannya ke dalam kotak.Kami memiliki departemen pengiriman profesional, mereka akan mencoba yang terbaik untuk menghemat jumlah kontainer Anda.
