Cina ZG Efektif Rotary Drum-type Mechanical Bar Screen Pengolahan Air Limbah
Untuk Pelanggan Kami:
Kami tidak profesional dalam mempercantik gambar, semua gambar kami diambil di tempat atau di bengkel kami.Kami terlibat dalam pembuatan hampir semua jenis peralatan pengolahan air limbah.Setiap pertanyaan, jangan ragu untuk menghubungi kami.Terima kasih.
Aplikasi
ZG adalah produk baru yang mengintegrasikan tiga fungsi pengolahan sampah batang halus, pengangkat sekrup terak batang dan pemerasan.Peralatan dapat dipasang di saluran atau di wadah.Mesin ini terutama digunakan dalam pengolahan limbah kota dan proyek pengolahan air limbah industri untuk mencegat padatan.
Parameter Utama dan Bagan Ukuran Instalasi
| Tipe | ZG600 | ZG780 | ZG1000 | ZG1400 | ZG2200 | ZG2600 | ZG3000 |
| Celah = 6mm | 53 | 130 | 200 | 419 | |||
| Celah = 10mm | 91 | 600 | 241 | 482 | 1315 | 2150 | 2750 |
| Diameter Drum (mm) | 600 | 780 | 1000 | 1400 | 2200 | 2600 | 3000 |
| Lebar Saluran (mm) | 620 | 820 | 1020 | 1440 | 2440 | 2640 | 3040 |
| L(M) | 3~7 | 3.5-7 | 3.5-7 | 3.5-7 | 4~8 | 4,5-8 | 4,5-8 | 5〜9 | 5~9 | 5~9 | 5~9 | 5.5-9 |
| SAYA) | 2.6-6 | 2.6-6 | 3.2 6 | 3.2-6 | 4-7.2 | 4~7.2 | 4-7.2 | 4,5-9 | 4,5-9 | 4,5-9 | 4,5-9 | 5~9 |
| h (mm) | 700 | 740 | 740 | 740 | 804 | 804 | 804 | 959 | 959 | 959 | 959 | 2040 |
| k(mm) | 1235 | 1420 | 1420 | 1310 | 1595 | 1595 | 1595 | 1525 | 1525 | 1525 | 1525 | 1635 |
| P(mm) | 300 | 350 | 480 | 590 | 750 | 850 | 950 | 1150 | 1250 | 1400 | 1490 | 1700 |
|
b(mm) A A |
435 | 546 | 625 | 741 | 842 | 902 | 1263 | 1300 | 1340 | 1375 | 1490 | 3657 |
| c(mm) | 821 | 1013 | 1190 | 1401 | 1658 | 1874 | 2280 | 2490 | 2670 | 2990 | 3050 | 1707 |
| b(mm) e=io | 465 | 548 | 630 | 749 | 846 | 963 | 1263 | 1300 | 1340 | 1375 | 1490 | 3657 |
| c(mm) | 905 | 1012 | 1190 | 1402 | 1657 | 1875 | 2277 | 2490 | 2670 | 2990 | 3050 | 1707 |
| MaksP1(N) | 7160 | 8300 | 10400 | 11600 | 1500 | 22000 | 25400 | 37500 | 40800 | 45800 | 55800 | 61240 |
| Muat P2(N) | 3580 | 4150 | 5200 | 5830 | 9750 | 11000 | 12250 | 18750 | 20400 | 22900 | 27900 | 30620 |
| Daya Motor (KW) | 1.1 | 1.5 | 2.2 | 3 | ||||||||
Struktur dan Prinsip Kerja
Lembaran batang dibuat menjadi keranjang layar berbentuk drum sesuai dengan celah batang.Air yang diolah mengalir dari bagian depan keranjang saringan, disaring melalui batang, dan mengalir ke outlet kolam.Terak batang terperangkap di permukaan batang.Ketika perbedaan ketinggian air di dalam dan di luar batang mencapai nilai tertentu, penggaruk bergigi putar yang dipasang di poros tengah berputar untuk membersihkan kotoran.Ketika penggaruk bergigi pembersih terak mengambil kotoran ke bagian atas keranjang, ia mulai membongkar terak (terak yang dapat jatuh karena beratnya sendiri dibuang ke slot terak), dan kemudian Setelah berputar 15 ° ke belakang, pelat gigi pembersih terak di bagian atas keranjang secara otomatis menggores terak yang menempel pada gigi penggaruk dan membuangnya ke slot terak.Terak batang diangkat oleh konveyor sekrup di bagian bawah bak, dan dibuang setelah diperas dan dikeringkan di bagian pengepresan atas.
Fitur utama
Mesin ini terdiri dari keranjang batang, elevator sekrup, tekan sekrup, mekanisme penggaruk gigi, pelat pembersih gigi, rangka penopang, pipa pelepasan terak, dan komponen lainnya.Karena pekerjaan khusus, ia memiliki karakteristik sebagai berikut:
1. Bentuk batang dan aliran air 35. Sudut, karena pembentukan baffle, bahkan banyak kotoran dengan ketebalan lebih kecil dari celah layar batang dapat dipisahkan.
2. Layar bar dilengkapi dengan perangkat pembilasan, perangkat pemblokiran penggaruk, dan fungsi pembersihan sendiri.
3. Struktur silinder meningkatkan laju aliran kisi-kisi dibandingkan dengan layar batang tradisional, mengurangi kehilangan kepala, dan mengurangi bidang akumulasi di depan kisi-kisi.
4. Semua bagian yang bersentuhan dengan air terbuat dari baja tahan karat, dan diperlakukan dengan pengawetan dan pasivasi.Di semua limbah sipil dan sebagian besar air industri, ia memiliki kinerja anti-korosi yang kuat dan umur panjang.
5. Perawatan penangkapan ikan, pengangkutan, dan kompresi terintegrasi melalui layar bar tidak hanya menghemat ruang lantai, tetapi juga mengurangi biaya pembuangan sampah berikutnya.
6. Hampir tidak perlu perawatan, tidak perlu mengisi bahan bakar pada titik putar, dan unit penggerak memiliki waktu pengisian bahan bakar yang sangat sedikit.

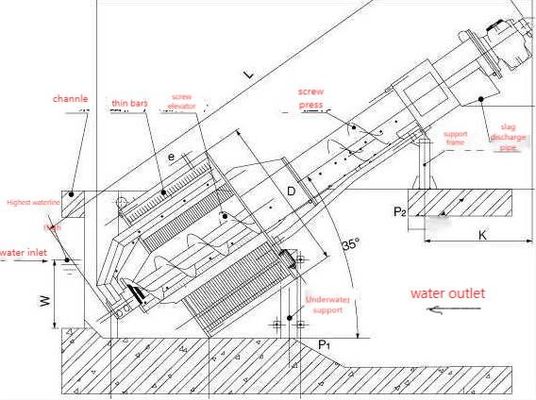

Garis Besar dan Bagan Instalasi
Persyaratan Teknis
1. Lebar saluran dan kedalaman saluran harus rata, dan toleransi dimensi harus ≤ 10mm.
2. Peralatan dipasang dengan baut ekspansi di lokasi.
